3 說明
TPS40170 是一款功能齊全的同步 PWM 降壓控制器，工作輸入電壓介于 4.5V 至 60V 之間，并針對高功率密度、高可靠性的直流/直流轉換器應用進行了優化。該控制器通過輸入電壓前饋補償實現電壓模式控制，可在輸入電壓變化時即時響應。此器件具有 100kHz 至 600kHz 的可編程開關頻率。
TPS40170 具有整套系統保護和監控特性，例如可編程欠壓鎖定 (UVLO)、通過檢測低側 FET 實現的可編程過流保護 (OCP)、通過檢測高側 FET 實現的可選短路保護 (SCP) 和熱關斷。通過 ENABLE 引腳，系統能夠在低電流（典型值 1μA）模式下進行關斷?？刂破髦С诸A偏置輸出，提供開漏電源正常 (PGOOD) 信號，并具有閉環軟啟動、輸出電壓跟蹤以及自適應死區時間控制功能。
TPS40170 可通過 1% 確保精度實現準確的輸出電壓調節。此外，該控制器還采用新型雙向同步方案，即一個控制器作為主要控制器，其他下游控制器作為輔助控制器，輔助控制器可與主要控制器同相或 180° 異相同步。輔助控制器可在自由運行開關頻率的 ±30% 范圍內與外部時鐘同步。
新款產品（LM5145 和 LM5146）具有 BOM 成本低、效率高、設計尺寸小等諸多特性。

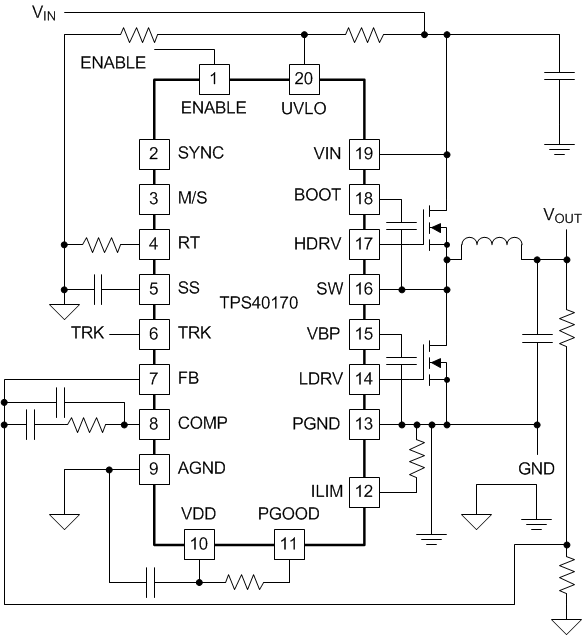

簡化版應用

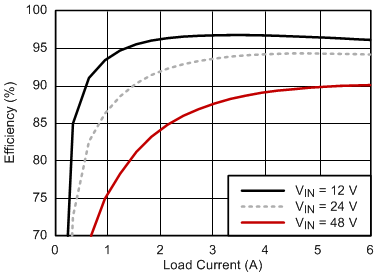

效率與負載電流之間的關系
