8.4.4 電感負載消磁
關閉電感負載時，電感器可以在開關的輸出端施加負電壓。TPS281C30 在 VS 和 VOUT 之間包含電壓鉗位，以限制 FET 兩端的電壓并對負載電感（如果有）進行消磁。施加在 OUT 引腳上的負電壓驅動電感器電流的放電。圖 8-13 展示了器件對 400mH 負載進行放電的情況。

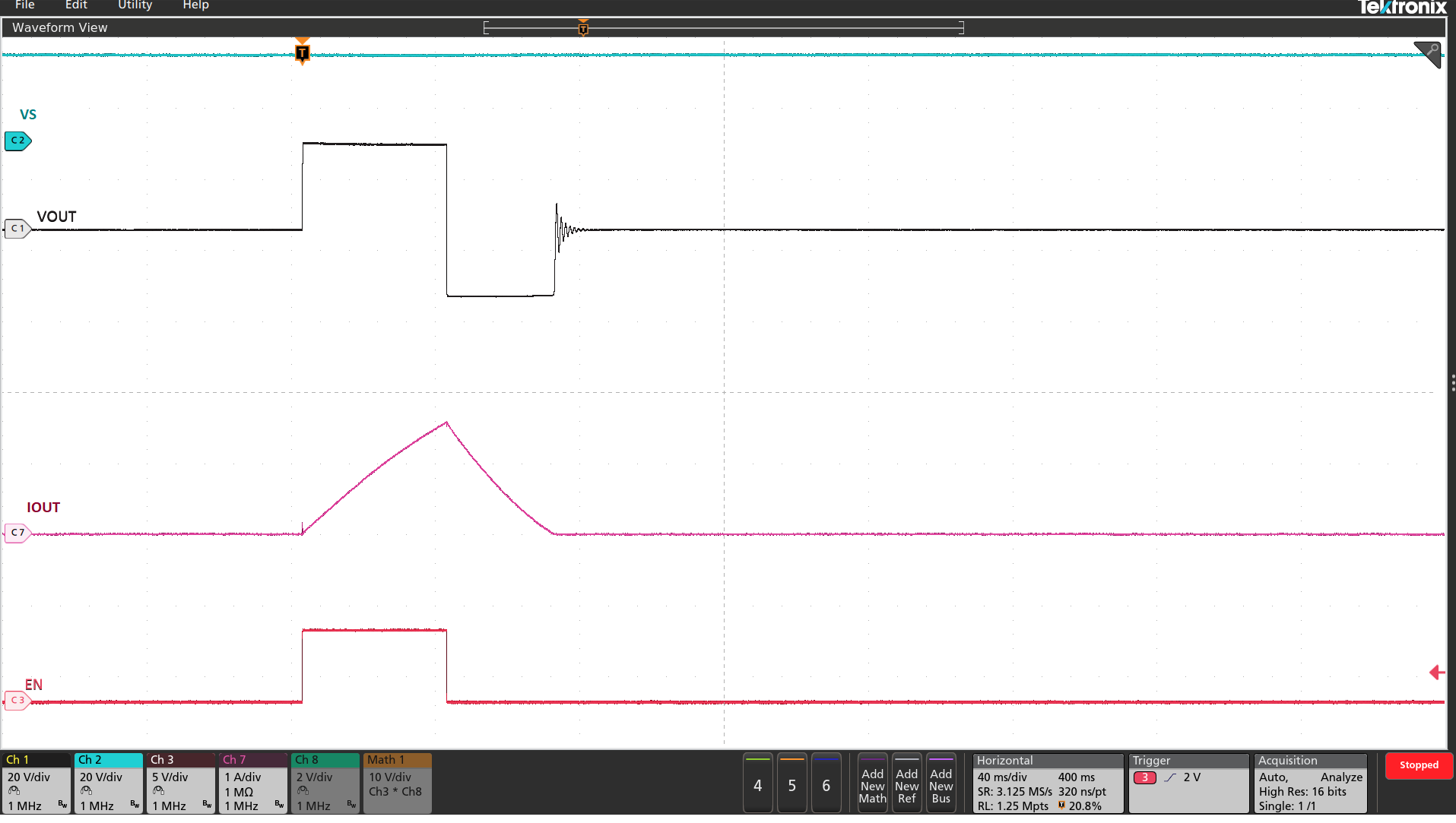

圖 8-13 TPS281C30 電感放電 (400mH)可接受的最大負載電感是器件中耗散的能量的函數，因此也是負載電流和電感負載的函數。器件在 125°C 下對于一次脈沖電感耗散所能承受的最大能量和負載電感如圖 8-14 所示。對于具有 >4Hz 重復脈沖的 100 萬個電感重復脈沖，該器件（版本 A、B）可以承受該能量的 40%。如果應用參數超出該器件限制，請使用續流二極管之類的保護器件來耗散存儲在電感器中的能量。
圖 8-14 TPS281C30 在 125°C 下的電感負載放電能量能力
