3 說明
TPS27SA08 器件是一款適用于 24V 電源系統的單通道智能高側開關。該器件集成了強大的保護和診斷功能，可確保即使在發生短路等不利事件時也能提供輸出端口保護。該器件通過可靠的電流限制來防止故障，其中電流限制取決于器件型號，也可配置為通過立即關斷開關或?qū)⑤敵鲭娏髡{(diào)節為設置點（標稱值為 20A）來應對過流事件。TPS27SA08 器件還可提供高精度模擬電流檢測，可在驅動不同負載分布的同時改進診斷。通過向系統 MCU 報告負載電流、器件溫度和電源電壓，該器件可實現預測性維護和負載診斷，從而延長系統壽命。
TPS27SA08 器件采用小型的 16 引腳 HTSSOP 封裝，以減小 PCB 尺寸。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS27SA08 | HTSSOP (16) | 5.00mm x 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

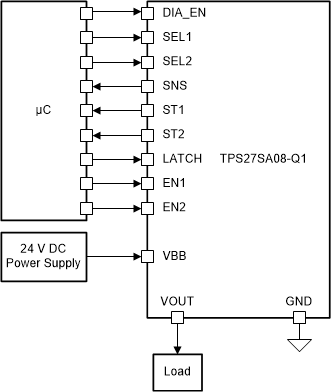

簡化原理圖
