7.3.1 欠壓保護
TPS25984x 會在 VDD 和 VIN 上實現欠壓鎖定，以防施加的電壓變得過低，導致系統或器件無法正常運行。欠壓鎖定在 VDD 上的內部默認鎖定閾值為 VUVP，在 VIN 上的默認鎖定閾值為 VUVPIN。也可以通過 EN/UVLO 引腳上的 UVLO 比較器，從外部將欠壓保護閾值調整為用戶定義的值。圖 7-1 和方程式 1 顯示了如何使用電阻分壓器設置給定電壓電源的 UVLO 設定點。

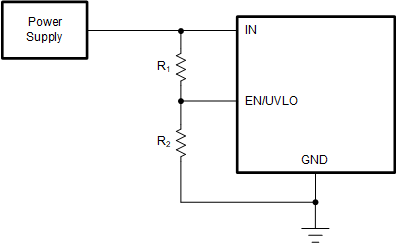

圖 7-1 可調節的欠壓保護方程式 1.
EN/UVLO 引腳可實現雙電平閾值。
- VEN > VUVLO(R)：器件完全導通。
- VSD(F) < VEN < VUVLO(F)：FET 以及大多數控制器電路均被關斷，但一些關鍵偏置和數字電路除外。將 EN/UVLO 引腳保持在此狀態的時間超過 tQOD 時，將激活輸出放電功能。
- VEN < VSD(F)：器件內的所有有源電路均關斷，并且不保留任何數字狀態存儲器。該引腳還會復位任何閉鎖的故障。在這種情況下，器件的靜態電流消耗非常小。
