對于所需電流高于單個 TPS25984x 可以支持的電流的系統，可以并聯連接多個 TPS25984x 器件以提供該系統總電流。由于傳統電子保險絲的路徑電阻不匹配（包括各個器件的 R_DSON 差異以及寄生 PCB 布線電阻），因此在穩定狀態期間它們無法平均分?jǐn)傠娏鳌＿@種情況可能會導致系統中出現多個問題：

1. 一些器件承載的電流始終高于另一些器件，這可能導致這些器件的故障加速，并導致系統整體運行壽命縮短。

2. 因此，承載更高電流的電路板、器件、跡線和通孔上會形成熱點，從而導致 PCB 的可靠性問題。此外，這一問題使熱建模和電路板熱管理對設計人員而言更具挑戰性。

3. 承載更高電流的器件可能會過早達到其各自的斷路器閾值，即使系統總負載電流低于整體斷路器閾值也是如此。此操作可能會導致電子保險絲在正常運行期間誤跳變。這會降低并聯鏈的載流能力。換句話說，與單個電子保險絲的電流額定值總和相比，必須降低并聯電子保險絲鏈的電流額定值。此降低額定值系數取決于路徑電阻不匹配、并聯器件數量和各個電子保險絲斷路器精度。

降低額定值的需要會對系統設計產生不利影響。設計人員不得不做出以下權衡之一：

1. 將系統的工作負載電流限制在電子保險絲鏈的降額后電流閾值以下。本質上，這意味著平臺功能低于電源 (PSU) 所支持的水平。

2. 增加整體斷路器閾值，從而允許所需的系統負載電流通過而不會發生跳變。因此，電源 (PSU) 必須略大，以在故障期間提供更高的電流，從而解決整體斷路器精度下降的問題。

無論在哪種情況下，系統的電源利用率都會很差，這可能意味著系統吞吐量不理想或安裝和運營成本增加，或兩者兼而有之。

TPS25984x 使用專有技術來解決這些問題，并通過根據需要并聯盡可能多的電子保險絲來提供該解決方案的無限可擴展性。并聯電子保險絲不會產生不均衡的電流分流或任何精度下降。

為了使該方案正常工作，必須按以下方式連接器件：

• 將所有器件的 SWEN 引腳連接在一起。

• 必須將所有器件的 IMON 引腳連接在一起。連接在一起的 IMON 引腳上的 R_IMON 電阻值可以使用 方程式 14 計算得出。

  方程式 14. $R_{IMON}=\frac{V_{IREF}}{G_{IMON}\times I_{OCP\left(TOTAL\right)}}$

• 必須根據 方程式 38 選擇各個電子保險絲的 R_ILIM。

  方程式 15. $R_{ILIM}=\frac{1.1\times N\times R_{IMON}}{3}$

  其中 N = 并聯鏈中的器件數量。圖 7-7 說明了 TPS25984x 中主動均流塊在穩定狀態期間的響應。

六個器件的電源路徑電阻之間故意引入了偏差，負載電流緩慢上升。當流過每個器件的電流超過主動均流閾值后，在所有器件之間可以看到相等的電流分配。

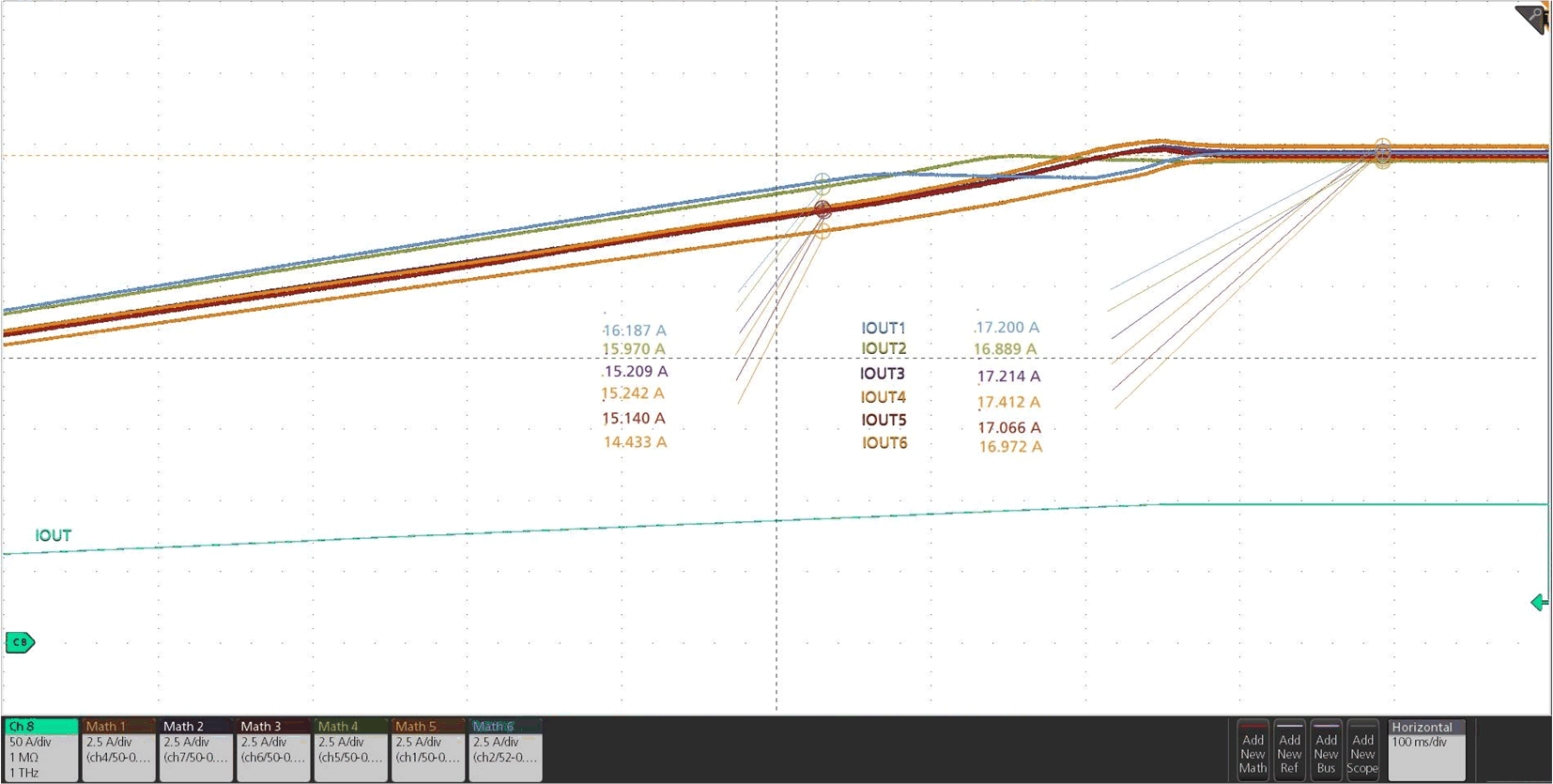

圖 7-7 六個 TPS25984x 電子保險絲并聯的配置中穩定狀態期間的主動均流
