5 引腳配置和功能

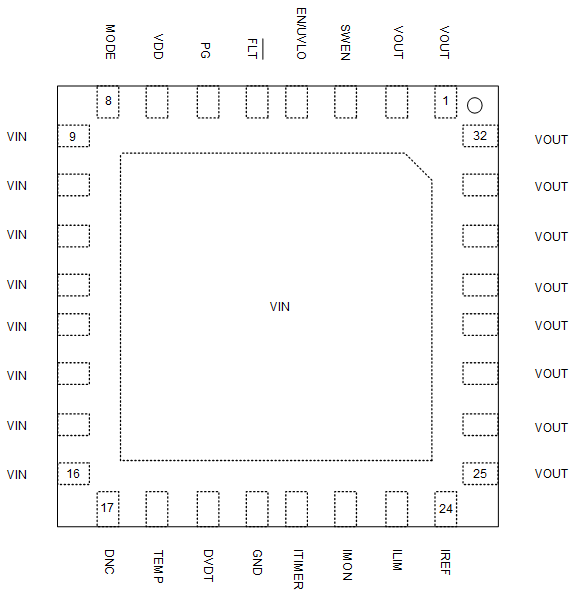

圖 5-1 TPS25984x RZJ 封裝 32 引腳 QFN 頂視圖

表 5-1 引腳功能

引腳		類型	說明
名稱	編號	類型	說明
OUT	1、2、25、26、27、28、29、30、31、32	O	電源輸出。器件必須均勻焊接到輸出電源平面，以確保恰當散熱，并保持通過器件的理想電流分布。
SWEN	3	I/O	用于指示和控制電源開關開啟/關閉狀態的開漏信號。該引腳有助于在并聯鏈中的多個器件之間實現主動同步。該引腳必須從外部上拉至邏輯電平電源。不保持懸空。
EN/UVLO	4	I	高電平有效使能輸入。從輸入電源連接電阻分壓器以設置欠壓閾值。不保持懸空。
FLT	5	O	開漏低電平有效故障指示。
PG	6	I/O	開漏高電平有效電源正常指示。該引腳必須從外部上拉至邏輯電平電源。不保持懸空。
VDD	7	P	控制器電源輸入引腳。可用于通過經過濾波的穩定電源為內部控制電路供電，使之不受系統瞬態的影響。通過一個串聯電阻器將該引腳連接至 VIN，并將一個去耦電容器連接至 GND。
模式	8	I	MODE 選擇引腳。將該引腳懸空，即可在獨立或主模式下工作。將該引腳連接到 GND，即可將器件配置為并行鏈中的輔助器件。
IN	9、10、11、12、13、14、15、16、外露焊盤	P	電源輸入。器件必須均勻焊接到輸入電源平面，以確保恰當散熱，并保持通過器件的理想電流分布
DNC	17	X	不要將任何內容連接到該引腳。
TEMP	18	O	裸片結溫監測器模擬電壓輸出。可與多個器件的 TEMP 輸出并聯，指示并聯鏈路的峰值溫度。
DVDT	19	O	啟動輸出壓擺率控制引腳。讓該引腳保持開路可實現最快的啟動。通過電容器將該引腳接地可降低壓擺率以管理浪涌電流。
GND	20	G	器件接地基準引腳。連接到系統地。
ITIMER	21	O	該引腳與 GND 之間的電容器設置過流消隱間隔，在此期間，在器件過流響應采取措施之前，在穩定狀態運行期間輸出電流可能會暫時超過過流閾值（但低于快速跳變閾值）。
IMON	22	O	該引腳與 GND 之間的外部電阻器可設置穩定狀態期間的過流保護閾值和快速跳變閾值。此外，此引腳在穩定狀態期間用作快速且準確的模擬輸出負載電流監測信號。不保持懸空。
ILIM	23	O	該引腳與 GND 之間的外部電阻器可設置啟動期間的電流限制閾值和快速跳變閾值。這也設置了穩定狀態期間的主動均流閾值。不保持懸空。
IREF	24	I/O	適用于過流、短路保護以及有源電流共享塊的基準電壓。可使用內部電流源和該引腳上的電阻器生成，也可以從外部電壓源驅動。不保持懸空。
