3 說明
TPS25982 系列電子保險絲是采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件可在寬輸入電壓范圍內工作。單個器件適用于需要最小 I*R 壓降的低電壓系統以及需要低功率耗散的高電壓、高電流系統。它們能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流。
過壓事件受內部截止電路的限制，可通過多個器件選項來選擇過壓閾值。
存在多種器件選項，可在過流情況響應、斷路器或有源限流器之間進行選擇。可以使用單個外部電阻器來設置過流限值和快速跳變（短路）閾值。這些器件通過區分瞬態事件和實際故障來智能地管理過流響應，從而允許系統在線路和負載瞬變期間不間斷運行，而不會影響故障保護的穩健性。可將該器件配置為在故障關閉后保持閉鎖或自動重試。可使用電容器來配置自動重試次數和重試延遲。這使遠程系統能夠自動從臨時故障中恢復，同時確保電源不會因持續的故障而無限期地承受應力。
TPS25982 器件采用 4mm × 4mm 小型 QFN 封裝。這些器件的額定工作結溫范圍為 –40?C 至 125?C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25982 | QFN (24) | 4.0mm × 4.0mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

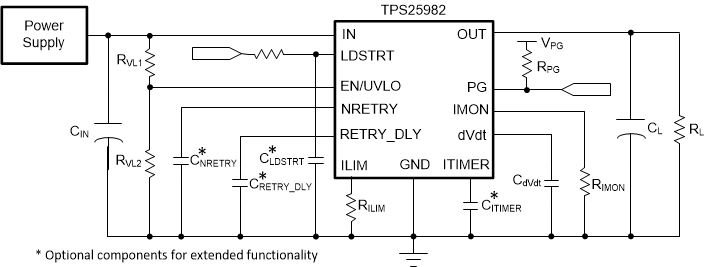

簡化電路原理圖
