9.3.5 電流折返保護
TPS23881 通過 兩種類型的折返機制實現全面的 MOSFET 保護。
在浪涌期間，當通道開啟時，折返基于通道電壓，如Figure 39 所示。請注意，無論寄存器 0x40 中的 2xFBn 位的狀態如何，浪涌電流曲線都保持不變。
在通道受電且電源正常信號有效后會使用雙斜率操作折返，從而針對端口輸出發生的部分和全部短路問題提供保護，同時仍能在 PSE 輸入電壓的正常瞬變期間維持 PD 受電。注意，設置 2xFBn 位將選擇 2× 曲線，而并清除此位將選擇 1× 曲線。請參閱Figure 40。
除了默認的折返曲線外，TPS23881 還為浪涌和受電操作提供了單獨啟用的備用 折返曲線。根據設計，這些曲線可以適應某些不完全符合 IEEE 標準的負載，并且需要額外的電源才能開啟或保持受電。請參閱Figure 39 和Figure 40。
NOTE
如果使用備用折返曲線（ALTIRn 或 ALTFBn = 1），設計人員需要在這些條件下考慮 FET 中可能出現的額外功耗。

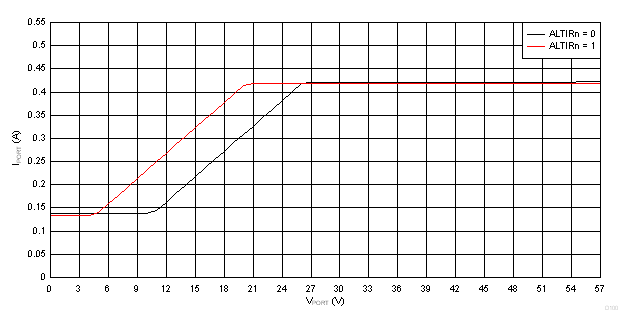

Figure 39. 浪涌期間折返（端口開啟時）：ILIM 與 Vport 間的關系

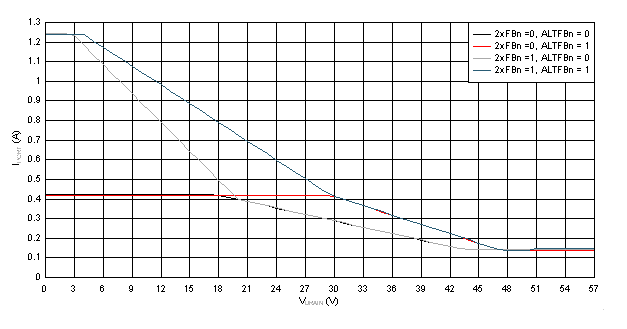

Figure 40. 端口已開啟時折返：ILIM 與 Vdrain 間的關系
