7.6 典型特性
條件為 –40°C < TJ < 125°C（除非另有說明）。VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。正電流進入引腳。RS = 0.200Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。典型值為 25°C 下的值。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

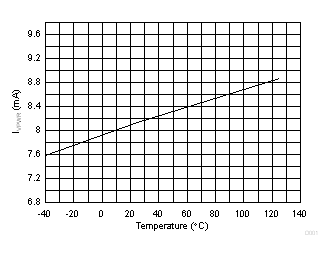

Figure 1. VPWR 電流消耗與溫度間的關系
Figure 3. VPUV 閾值與溫度間的關系
Figure 5. VDUV 閾值與溫度間的關系

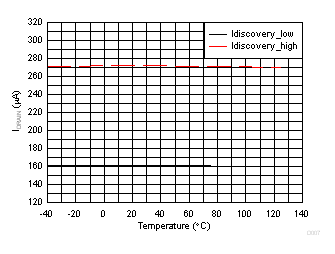

Figure 7. 發現電流與溫度間的關系
Figure 9. 發現開路電壓與溫度間的關系
Figure 11. 標記電壓與 IMARK 和溫度間的關系
Figure 13. 電源正常閾值與溫度間的關系
Figure 15. 端口電壓 ADC 測量值與溫度間的關系

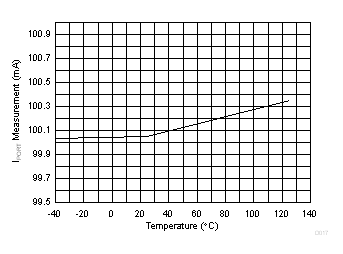

Figure 17. 端口電流 ADC 測量值 (100mA) 與溫度間的關系

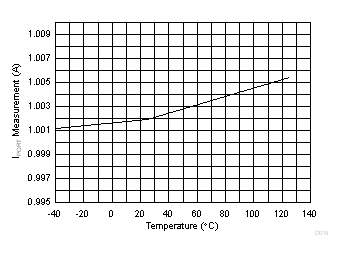

Figure 19. 端口電流 ADC 測量值 (1A) 與溫度間的關系
Figure 21. 4 線對 PCut 閾值 (60W) 與溫度間的關系

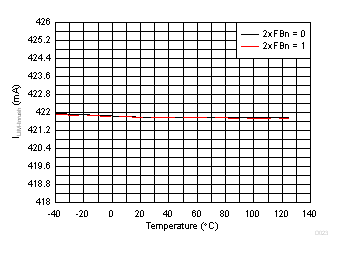

Figure 23. 浪涌電流限制與溫度間的關系
Figure 25. 2x 模式 (2xFBn = 1) 電流限制與溫度間的關系
Figure 27. ROFF（VPWR 至 DRAIN）與溫度間的關系

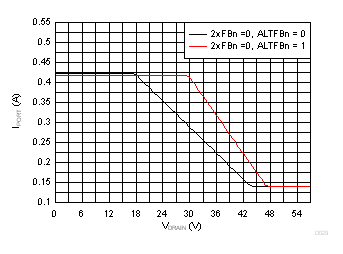

Figure 29. 1x 模式 (2xFBn = 0) 電流折返與漏極電壓間的關系

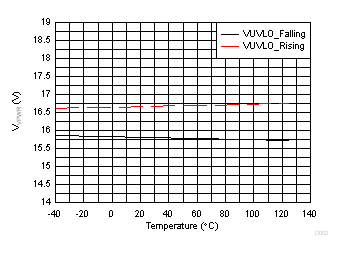

Figure 2. VPWR UVLO 閾值與溫度間的關系
Figure 4. VDD 電流消耗與溫度間的關系
Figure 6. SENSE 引腳偏置電流與溫度間的關系
Figure 8. 發現電阻測量值與溫度間的關系
Figure 10. 分級電壓與 ICLASS 和溫度間的關系
Figure 12. 分級和標記電流限制與溫度間的關系
Figure 14. 柵極電壓（端口開啟）與溫度間的關系
Figure 16. VPWR 電壓 ADC 測量值與溫度間的關系

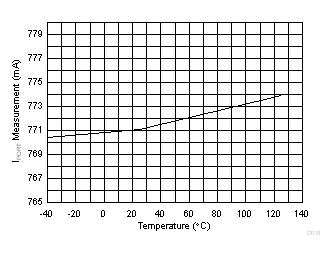

Figure 18. 端口電流 ADC 測量值 (770mA) 與溫度間的關系
Figure 20. 2 線對 PCut 閾值 (30W) 與溫度間的關系
Figure 22. 4 線對 PCut 閾值 (90W) 與溫度間的關系

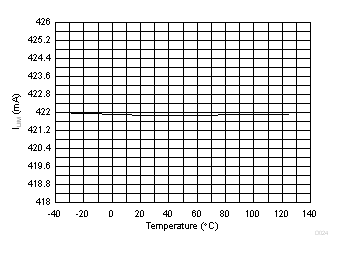

Figure 24. 1x 模式 (2xFBn = 0) 電流限制與溫度間的關系
Figure 26. ISHORT 閾值與溫度間的關系
Figure 28. 浪涌電流折返與端口電壓間的關系

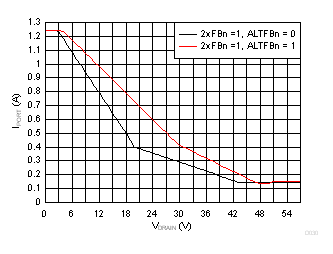

Figure 30. 2x 模式 (2xFBn = 1) 電流折返與漏極電壓間的關系
