9.3.2 端口功率優先級
TPS23881 支持 1 位和 3 位關斷優先級，可通過通用屏蔽寄存器 (0x17) 的 MbitPrty 位進行選擇。
1 位關斷優先級適用于端口功率優先級 (0x15) 寄存器。值為 1 的 OSSn 位表示將相應端口視為低優先級，而值為 0 則對應于高優先級。一旦 OSS 輸入變高，低優先級端口就會關閉。
3 位關斷優先級適用于多位功率優先級 (0x27/28) 寄存器；該寄存器可保存優先級設置。此寄存器中具有“000”代碼的端口具有最高優先級。端口優先級隨著 3 位值的增加而降低，最多可達 8 個優先級。請參閱Figure 38。
多位端口優先級的實現定義如下：
- OSS代碼 ≤ 優先級設置（0x27/28 寄存器）：端口被禁用
- OSS代碼 > 優先級設置（0x27/28 寄存器）：端口保持活動狀態

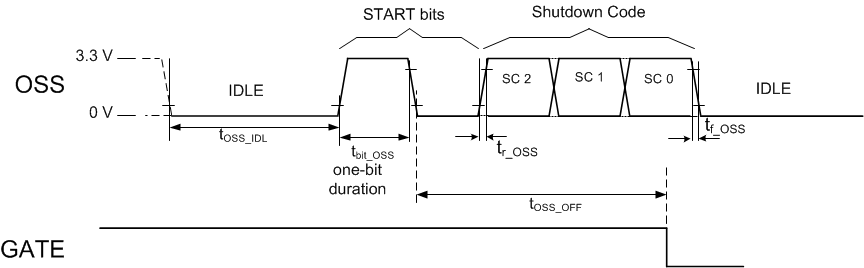

Figure 38. 如果是較低優先級端口，多位優先級端口將關斷 NOTE
在將 MbitPrty 位從 0 設置為 1 之前，請確保 OSS 輸入處于空閑（低）狀態至少 200μs，以避免與 OSS 位流失去同步而導致的任何端口錯誤行為。
NOTE
OSS 輸入具有內部 1μs 至 5μs 抗尖峰脈沖濾波器。從空閑狀態開始，具有較長持續時間的脈沖將視為有效起始位。確保 OSS 信號無噪聲。
NOTE
要確保在 OSS 事件期間禁用 4 線對端口的兩個通道，請確保這兩個通道在 0x15 或 0x27/28 寄存器中具有相同的配置。
