7.4.5 硬件分類
通過硬件分類，PSE 可以在供電之前先確定 PD 的電源要求，并且在供電后幫助進行電源管理。2 型、3 型和 4 型硬件分類允許高功率 PD 確定 PSE 是否能支持其高功率運行需求。PSE 在開啟之前產生的類別周期數向 PD 指示其是否分配了請求的功率或者分配的功率是否小于請求的功率（在這種情況下會出現功率降級，如
Table 3 所示）。2 型 PD 總是呈現 4 類硬件特征以表明其為 25.5W 設備。5 類或 6 類 3 型 PD 在前兩個類別事件期間呈現 4 類硬件特征，而在所有后續類別事件期間分別呈現 0 類或 1 類。7 類或 8 類 4 型 PD 在前兩個類別事件期間呈現 4 類硬件特征，而在所有后續類別事件期間分別呈現 2 類或 3 類。1 型 PSE 會將 4 類至 8 類設備等同于 0 類設備，如果選擇為該 PD 供電，則為其分配 13W 功率。2 型 PSE 會將 5 類至 8 類設備等同于 4 類設備，如果選擇為該 PD 供電，則為其分配 25.5W 功率。接收“2 事件”類別的 4 類 PD、接收“4 事件”類別的 5 類或 6 類 PD 或者接收“5 事件”類別的 7 類或 8 類 PD 知道 PSE 已同意分配 PD 請求的功率。在功率降級的情況下，PD 可以選擇不啟動，或者在啟動時功耗不超過最初分配的功率，而在啟動后通過 DLL 請求更多功率。該標準要求 2 型、3 型或 4 型 PD 在這種情況下應指明其功率不足。以低于明確請求的功率啟動一個高功率 PD 時，需要以某種形式將應用電路的某些部分斷電。
Table 1 中的最大功率條目決定了 PD 必須通告的類別。如果某個 PD 的功耗超過其聲明的類別功率（可能是硬件類別或從 DLL 推導出的功率級別），PSE 可能會將其斷開。該標準允許 PD 汲取有限的峰值電流（這會使瞬時功率上升至超過Table 1 的限值）；但是，必須始終遵守平均功率要求。
TPS2372 采用包含一到五個事件的分類。RCLSA 和 RCLSB 電阻值定義了 PD 的類別。DLL 通信由 PD 中的以太網通信系統實現，而不是由 TPS2372 實現。
TPS2372 會禁用高于 VCU_ON 的分類以避免過大的功耗。在 PD 熱限制期間或 DEN 為有效狀態時，會關閉 CLSA/B 電壓。CLSA 和 CLSB 輸出端本身就會限流，但不應該長時間短接到 VSS。

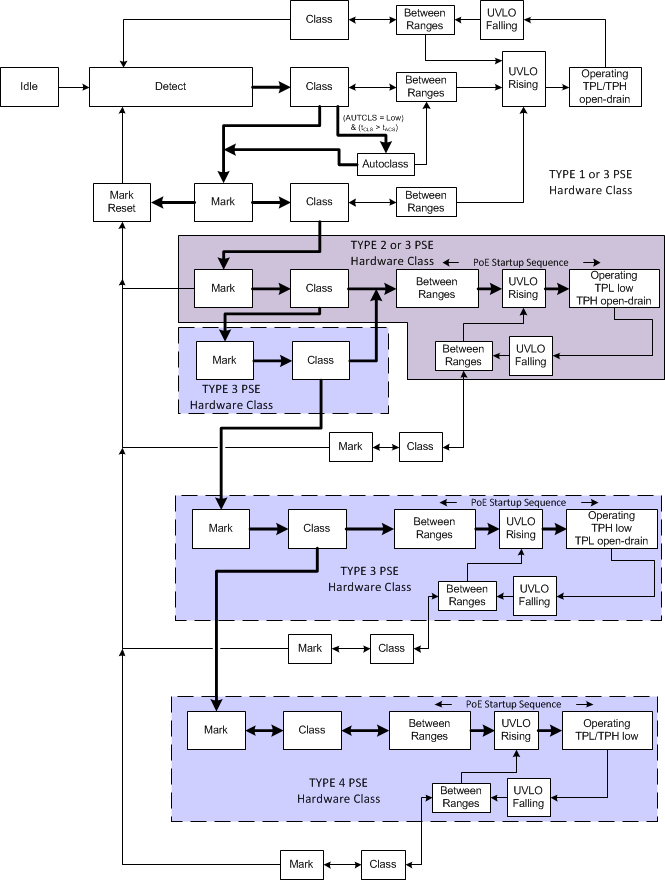

Figure 18 顯示了 TPS2372 的分類原理。當越過比較器閾值時，將會發生狀態間的轉換（請參閱Figure 15 和Figure 16）。這些比較器具有遲滯功能，因此將為機器增加固有記憶能力。運行從空閑狀態（處于 PSE 斷電狀態）開始，然后繼續從左向右增大電壓。一個包含 2 個到 5 個事件的分類沿著朝向底部的（粗線）路徑前進，然后沿著突出顯示的下分支結束于鎖存式 TPL/TPH 解碼。一旦通向 PSE 檢測的有效路徑斷開，輸入電壓就必須轉換到低于標記復位閾值以重新開始。
Figure 18. 包含多達五個事件的類別的內部狀態
