ZHCSF80B May 2016 – September 2017 TPS22975
PRODUCTION DATA.

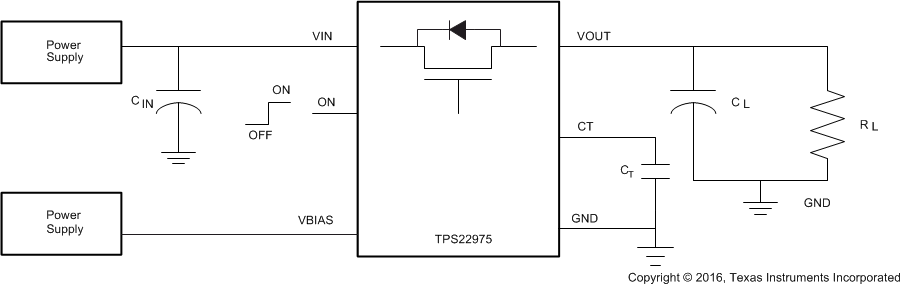

TPS22975 產品系列包含兩個器件:TPS22975 和 TPS22975N。每個器件都是一款單通道負載開關,可提供可配置的上升時間來盡量減小浪涌電流。此器件包括一個 N 通道金屬氧化物半導體場效應晶體管 (MOSFET),可在 0.6 V 至 5.7V 的輸入電壓范圍內運行并可支持 6A 的最大持續電流。此開關由一個開/關輸入 (ON) 控制,此輸入能夠直接連接低電壓控制信號。TPS22975 包含一個可選 230Ω 片上負載電阻,用于在此開關關斷時進行快速輸出放電。
TPS22975 采用小型,節省空間的 2mm × 2mm 8 引腳 SON 封裝 (DSG),集成的散熱焊盤允許該器件產生較高的功率耗散。該器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 +105°C。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TPS22975 TPS22975N |
WSON (8) | 2.00mm x 2.00mm |
