3 說明
TPS16530 是一款易于使用的正 58V、
4.5A 電子保險絲，具有一個 31mΩ 的集成 FET，不僅提供對負載、電源和電子保險絲本身的保護以及可調特性，例如精確的過流保護、快速短路保護、輸出壓擺率控制和欠壓鎖定，還可以使用 PGOOD 來啟用和禁用下游直流/直流轉換器控制。
借助使能引腳，可以從外部控制內部 FET 的啟用和禁用。關斷引腳可用于將器件置于低功耗關斷模式。為實現系統狀態監視和下游負載控制，該器件提供了故障和精確的電流監視器輸出。MODE 引腳可用于在兩種限流故障響應（閉鎖自動重試）之間靈活地對器件進行配置。
這些器件采用 20 引腳 HTSSOP
和 24 引腳 VQFN 封裝，并且額定工作溫度范圍為 -40°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS16530 | VQFN (24) | 4.00mm × 4.00mm |
| TPS16530 | HTSSOP (20) | 6.50mm x 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
簡化版原理圖

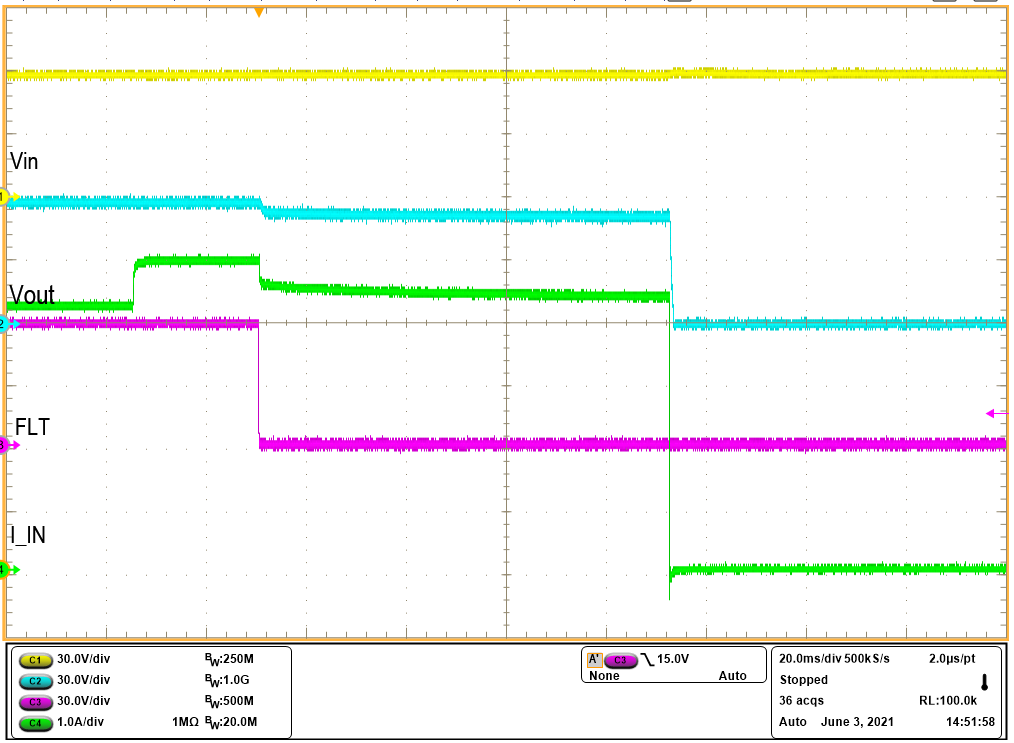

脈沖電流支持
