8.2 布局示例
下面是使用 TPD4E001 保護兩個接口端口的布局示例。一個示例是兩個 USB 2.0 端口，如 節 7 中討論的那樣。對于 USB 2.0 示例，IO1 和 IO2 分別對應 USB 端口 1 的 D+ 和 D-。IO3 和 IO4 分別對應 USB 端口 2 的 D- 和 D+。

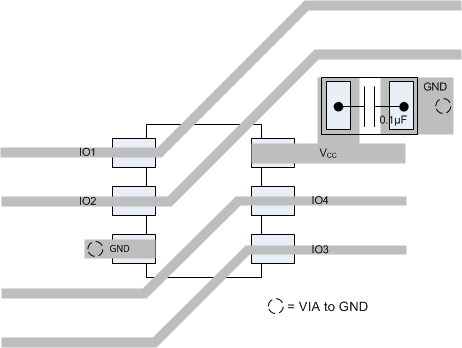

圖 8-1 采用 DRL 封裝的布線
