ZHCS291P July 2006 – January 2025 TPD4E001
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TPD4E001 是基于 4 通道瞬態電壓抑制器 (TVS) 的靜電放電 (ESD) 保護二極管陣列。TPD4E001 的額定 ESD 沖擊消散值達到了 IEC 61000-4-2（4 級）國際標準中規定的最高水平。該器件的每個通道都有 1.5pF 的 IO 電容，因此非常適合用在高速數據 IO 接口中。此超低泄漏電流（最大值 < 1nA）適合于諸如血糖儀和心率監測儀等高精度模擬測量應用。
TPD4E001 有 DRL (SOT)、DBV (SOT-23)、DCK (SC-70)、DRS (QFN)、和 DPK (PUSON) 封裝方式可供選擇，并且其額定工作溫度范圍為 –40°C 至 +85°C。另請參閱 TPD4E1U06DCKR 和 TPD4E1U06DBVR，分別與 TPD4E001DCKR 和 TPD4E001DBVR 引腳對引腳兼容。這些器件具有更高的 IEC 保護性能、更低的電容、更低的鉗位電壓，并且無需要使用輸入電容器。
封裝信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPD4E001 | SOT (6) | 1.60mm × 1.20mm |
| 2.90mm × 1.60mm | ||
| SC70 (6) | 2.00mm × 1.25mm | |
| USON (6) | 1.60mm × 1.60mm | |
| SON (6) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

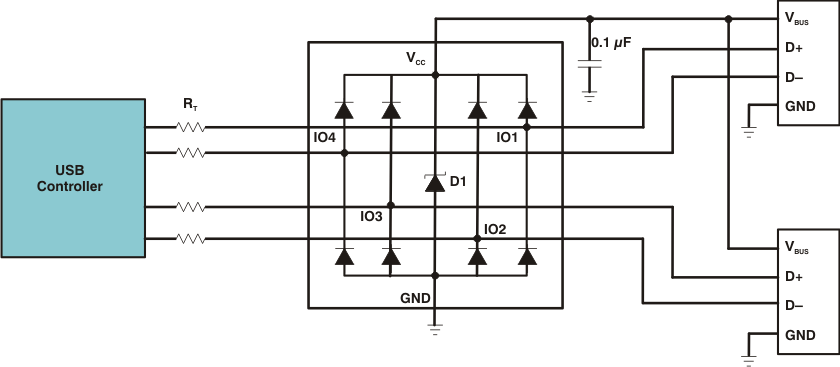

應用原理圖
