ZHCS821G February 2012 – August 2024 TPD1E10B06
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DPY|2
訂購信息
3 說明
TPD1E10B06 是一款單通道 ESD TVS 二極管，提供適合空間受限應用的小型 0402 封裝，以及業界通用的 SOD-523 封裝。這款 TVS 保護產品提供 ±30kV 接觸 ESD 和 ±30kV IEC 氣隙保護，并具有一個帶背靠背 TVS 二極管的 ESD 鉗位電路，用于支持雙極或雙向信號。該 ESD 保護二極管的 12pF 線路電容非常適合各種支持高達 400Mbps 數據速率的應用。
這款 ESD 保護產品的典型應用是為音頻線路（麥克風、耳機和揚聲器）、SD 接口、鍵盤或其他按鈕、USB 端口的 VBUS 引腳和 ID 引腳以及通用 I/O 端口等提供電路保護。該 ESD 鉗位有利于為便攜式設備、可穿戴設備、機頂盒、電子銷售終端設備、電器以及樓宇自動化產品等終端設備提供保護。
(1) 有關更多信息，請參閱節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

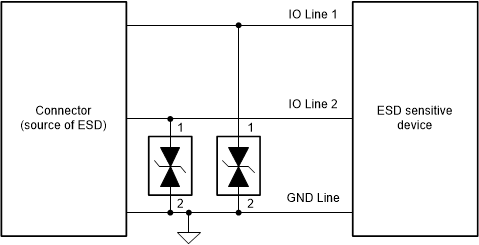

應用原理圖
