7.9 通道-通道串?dāng)_
串?dāng)_定義為不同通道的漏極引腳 (Dx) 處的信號與導通通道的源極引腳 (Sx) 上施加的信號之比。特性阻抗 Z0 測量值為 50Ω。圖 7-9 顯示了用于測量串?dāng)_的設置和用于計算串?dāng)_的公式。

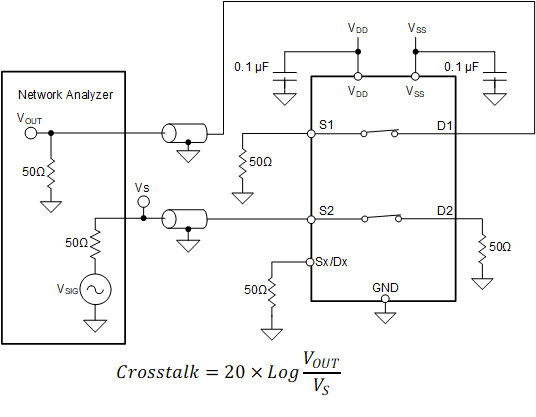

圖 7-9 通道間串?dāng)_測量設置
