ZHCSM94D October 2020 – July 2024 TMUX6211 , TMUX6212 , TMUX6213
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RUM|16
訂購信息
3 說明
TMUX6211、TMUX6212 和 TMUX6213 是互補金屬氧化物半導體 (CMOS) 開關，具有四個獨立可選的 1:1 單極單擲 (SPST) 開關通道。該器件支持單電源（4.5V 至 36V）、雙電源（±4.5V 至 ±18V）或非對稱電源（例如，VDD = 12V，VSS = –5V）。TMUX621x 可支持源極 (Sx) 和漏極 (Dx) 引腳上 VSS 到 VDD 范圍的雙向模擬和數字信號。
TMUX621x 的開關通過 SELx 引腳上適當的邏輯控制輸入控制。TMUX621x 是精密開關和多路復用器系列器件，具有非常低的導通和關斷漏電流，因此可用于高精度測量應用。
表 3-1 器件信息
| 器件型號(1) | SWITCH | 封裝 (2) |
|---|---|---|
| TMUX6211 | 邏輯低電平 | PW（TSSOP，16） RUM（WQFN，16） |
| TMUX6212 | 邏輯高電平 | |
| TMUX6213 | 邏輯低電平 + 邏輯高電平 |
(1) 請參閱器件比較。
(2) 有關更多信息，請參閱節 12。

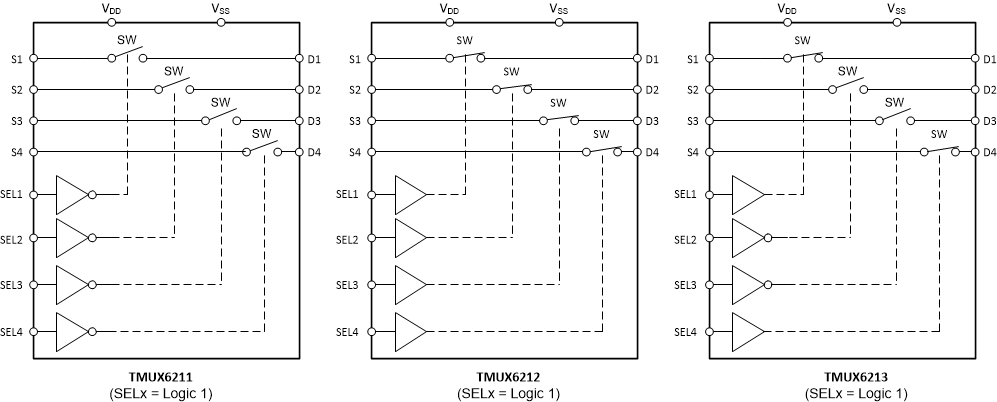

TMUX621x 功能方框圖
