4 引腳配置和功能

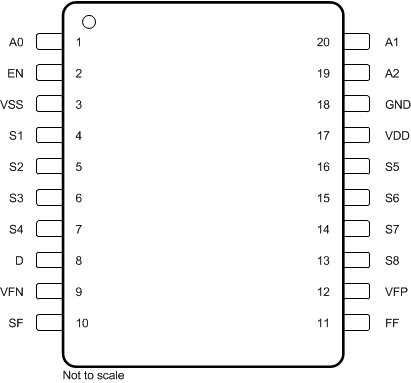

圖 4-1 PW 封裝，20 引腳 TSSOP（頂視圖）表 4-1 引腳功能：TMUX582F-SEP
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A0 | 1 | I | 邏輯控制輸入地址 0 (A0)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。 |
| EN | 2 | I | 高電平有效數字使能 (EN) 引腳。該引腳有一個弱內部上拉電阻。當引腳為低電平時，該器件被禁用，所有開關都變為高阻抗。當該引腳為高電平時，Ax 邏輯輸入確定各個開關狀態。 |
| VSS | 3 | P | 負電源。該引腳必須連接至 GND。 |
| S1 | 4 | I/O | 過壓保護源極引腳 1。可以是輸入或輸出。 |
| S2 | 5 | I/O | 過壓保護源極引腳 2。可以是輸入或輸出。 |
| S3 | 6 | I/O | 過壓保護源極引腳 3。可以是輸入或輸出。 |
| S4 | 7 | I/O | 過壓保護源極引腳 4。可以是輸入或輸出。 |
| D | 8 | I/O | 漏極引腳。可以是輸入或輸出。漏極引腳不受過壓保護，應保持在推薦的工作范圍內。 |
| VFN | 9 | P | 負極故障電壓電源，用于確定負極側的過壓保護觸發閾值。該引腳必須連接至 GND。 |
| SF | 10 | O | 具體故障標志。如表 7-1 所示，該引腳是漏極開路輸出，當根據 A0、A1 和 A2 的狀態在特定引腳上檢測到過壓條件時，該引腳置為低電平有效。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。 |
| FF | 11 | O | 一般故障標志。該引腳為漏極開路輸出，當在任何源極 (Sx) 輸入引腳上檢測到過壓情況時，該引腳置為低電平有效。通過 1kΩ 上拉電阻將該引腳連接到外部電源（1.8V 至 5.5V）。 |
| VFP | 12 | P | 確定正極側過壓保護觸發閾值的正故障電壓電源。如果觸發閾值與器件的正極電源相同，則連接到 VDD。為了實現可靠運行，應在 VFP 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。 |
| S8 | 13 | I/O | 過壓保護源極引腳 8。可以是輸入或輸出。 |
| S7 | 14 | I/O | 過壓保護源極引腳 7。可以是輸入或輸出。 |
| S6 | 15 | I/O | 過壓保護源極引腳 6。可以是輸入或輸出。 |
| S5 | 16 | I/O | 過壓保護源極引腳 5。可以是輸入或輸出。 |
| VDD | 17 | P | 正電源。該引腳是正電源電勢最高的引腳。為了實現可靠運行，應在 VDD 和 GND 之間連接一個 0.1μF 至 10μF 的去耦電容器。 |
| GND | 18 | P | 接地 (0V) 基準 |
| A2 | 19 | I | 邏輯控制輸入地址 2 (A2)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。 |
| A1 | 20 | I | 邏輯控制輸入地址 1 (A1)。該引腳有一個弱內部上拉電阻。該引腳還可以與特定故障引腳 (SF) 一起使用，以指示哪個輸入出現故障。 |
(1) I = 輸入，O = 輸出，I/O = 輸入和輸出，P = 電源
