6.4 過壓故障情況下的輸入和輸出漏電流
如果任何源極引腳電壓高于故障電源（VFP 或 VFN），TMUX582F-SEP 的過壓保護功能將被觸發，關閉故障開關，使故障通道保持高阻抗狀態。IS(FA) 和 ID(FA) 分別表示過壓故障條件下的輸入和輸出漏電流。對于 ID(FA)，該器件會被禁用以測量漏極引腳上的漏電流，而不受故障電源的 40kΩ 阻抗的影響。發生過壓故障時，電源（或多個電源）可能處于正常運行狀態 (圖 6-5) 或異常工作狀態 (圖 6-5)。在異常工作條件下，電源（或多個電源）可以不通電 (VDD= VSS = VFN = VFP = 0V) 或浮動（VDD= VSS = VFN = VFP = 無連接），并保持在泄漏性能規格范圍內。

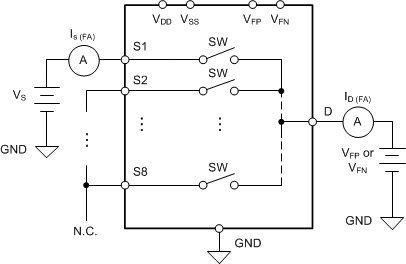

圖 6-4 正常電源過壓故障下輸入和輸出漏電流的測量設置

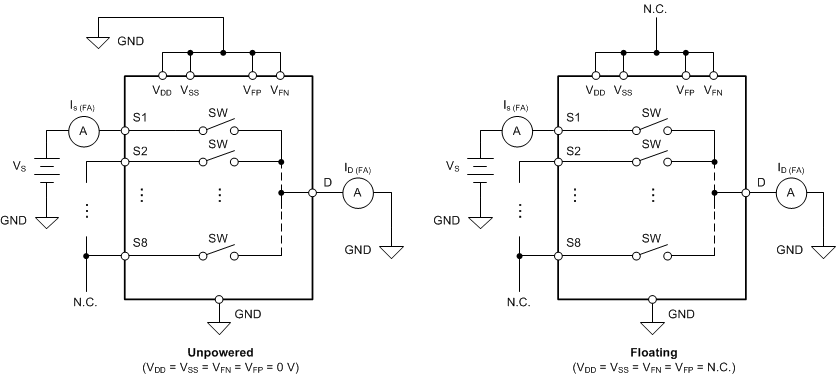

圖 6-5 無電源或浮動電源過壓故障下輸入和輸出漏電流的測量設置
