3 說明
TMUX1208-Q1 是一款通用互補金屬氧化物半導體 (CMOS) 多路復用器 (MUX)。TMUX1208-Q1 采用 8:1 多路復用器配置，允許將 8 個不同的信號路徑切換到公共輸出引腳。1.08V 至 5.5V 的寬工作電源電壓范圍使其適用于具有各種電源要求的汽車應用。該器件可在源極 (Sx) 和漏極 (D) 引腳上支持從 GND 到 VDD 范圍的雙向模擬和數字信號。
TMUX1208-Q1 采用小型 QFN 封裝，以滿足更小的系統尺寸要求。該器件具有 5Ω 典型值的低導通電阻，從而在器件未連接至高阻抗信號路徑時將失真和信號完整性問題的影響降至更低。
所有邏輯輸入均具有{3}兼容 1.8V 邏輯{4}的閾值，當器件在有效電源電壓范圍內運行時，這些閾值可確保 TTL 和 CMOS 邏輯兼容性。{5}失效防護邏輯{6}電路允許先在控制引腳上施加電壓，然后在電源引腳上施加電壓，從而保護器件免受潛在的損害。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMUX1208-Q1 | QFN (16) | 2.60mm x 1.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

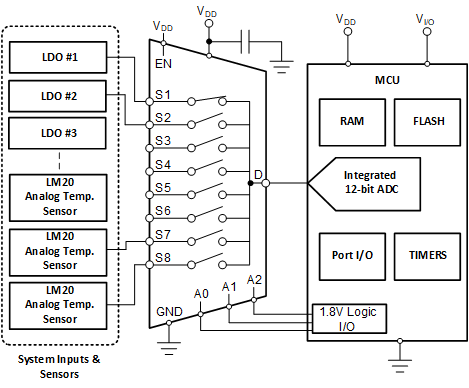

應用示例
TMUX1208-Q1 方框圖
