ZHCSJ03B November 2018 – February 2024 TMUX1108
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Device Comparison Table
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information
- 6.5 Electrical Characteristics (VDD = 5V ±10 %)
- 6.6 Electrical Characteristics (VDD = 3.3V ±10 %)
- 6.7 Electrical Characteristics (VDD = 2.5V ±10 %), (VSS?= –2.5V ±10 %)
- 6.8 Electrical Characteristics (VDD = 1.8V ±10 %)
- 6.9 Electrical Characteristics (VDD = 1.2V ±10 %)
- 6.10 Typical Characteristics
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RSV|16
訂購信息
3 說明
TMUX1108 是精密互補金屬氧化物半導體 (CMOS) 多路復用器 (MUX)。TMUX1108 提供單通道 8:1 配置。1.08V 至 5.5V 的寬工作電源電壓范圍使該器件非常適用于從醫療設備到工業系統的各種應用。該器件可在源極 (Sx) 和漏極 (D) 引腳上支持從 GND 到 VDD 范圍的雙向模擬和數字信號。所有邏輯輸入均具有兼容 1.8V 邏輯的閾值，當器件在有效電源電壓范圍內運行時，這些閾值可實現 TTL 和 CMOS 邏輯兼容性。失效防護邏輯電路允許先在控制引腳上施加電壓，然后在電源引腳上施加電壓，從而保護器件免受潛在的損害。
TMUX1108 是精密開關和多路復用器器件系列的一部分。此類器件具有非常低的導通和關斷漏電流以及較低的電荷注入，因此可用于高精度測量應用。8nA 的低電源電流和小型封裝選項使其可用于便攜式應用。
(1) 請參閱器件比較
(2) 有關更多信息，請參閱節 11
(3) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

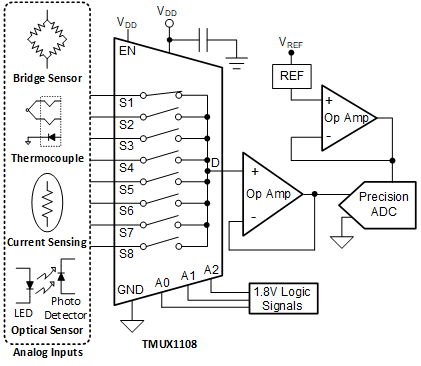

應用示例
方框圖
