7.3.2 溫度限制和警報
溫度限值存儲在 TLOW 和 THIGH 寄存器（表 8-4 和 表 8-5）中，與溫度結果的格式相同，它們的值在每次轉換時與溫度結果進行比較。比較結果驅動 ALERT 引腳的行為，該引腳可作為比較器輸出或中斷，由配置寄存器 (表 8-3) 的 TM 位設置。
在比較器模式（TM = 0，默認）下，當溫度等于或超過 THIGH（故障條件）中的值時，ALERT 引腳變?yōu)橛行В詫?shí)現由配置寄存器 FQ 位設定的連續轉換數。當溫度下降到低于 TLOW 時，ALERT 會清除以實現相同的連續轉換數。這兩個限值之間的差值會在比較器輸出端產生遲滯，故障計數器可防止環境噪聲導致的錯誤警報。
在中斷模式 (TM = 1) 下，當溫度等于或超過連續故障數對應的 THIGH 值時，ALERT 引腳變?yōu)橛行АLERT 引腳保持有效，直到任一寄存器發生讀取操作，或器件成功地對 SMBus 警報響應地址做出響應。如果器件被置于關斷模式，ALERT 引腳也會被清（請參閱關斷模式說明的關斷模式部分）。在 ALERT 引腳被清零后，只有當溫度下降到低于連續故障數條件對應的 TLOW 時，此引腳才會重新變?yōu)橛行В⒈３钟行顟B(tài)，直到任一寄存器的讀取操作將其清零，或者對 SMBus 警報響應地址成功作出響應。在 ALERT 引腳被清零后，將重復該循環；當溫度等于或者超過 THIGH 時，ALERT 引腳變?yōu)橛行АＡ硗猓猛ㄓ煤艚袕?fù)位命令來復位器件，也可將 ALERT 引腳清零。這一操作也會使器件返回到比較器模式 (TM = 0)，從而將器件和故障計數器內存中內部寄存器的狀態清零。
ALERT 引腳的激活狀態由配置寄存器中的 POL 位設置。當 POL = 0（默認）時，ALERT 引腳為低電平有效。當 POL = 1 時，ALERT 引腳為高電平有效。ALERT 引腳在各種模式下的運行如圖 7-1 所示。

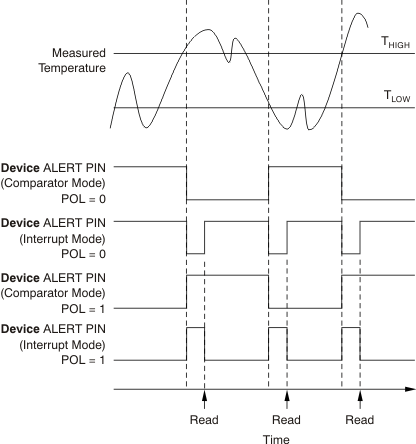

圖 7-1 ALERT 引腳運行模式
