ZHCSD12B October 2014 – October 2024 TMP75B-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 寄存器映射
- 9 應用和實施
- 10器件和文檔支持
- 11修訂歷史記錄
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TMP75B-Q1 是一款集成數字溫度傳感器，此傳感器具有一個可由 1.8V 電源供電運行的 12 位模數轉換器 (ADC)，并且與業界通用 LM75 和 TMP75 引腳和寄存器兼容。此器件采用 SOIC-8 和 VSSOP-8 兩種封裝，不需要外部元件便可測溫。TMP75B-Q1 能夠以 0.0625°C 分辨率讀取溫度，工作溫度范圍為 –40°C 至 125°C。TMP75BTQDGKRQ1 經過三溫（–40°C、25°C 和 125°C）量產測試，增強了穩健性。
TMP75B-Q1 特有系統管理總線 (SMBus) 和兩線制接口兼容性，并且可在同一總線上，借助 SMBus 過熱報警功能支持多達 8 個器件。利用可編程溫度限值和 ALERT 引腳，傳感器既可作為一個獨立恒溫器運行，也作為一個針對節能或系統關斷的過熱警報器運行。廠家校準的溫度精度和抗擾數字接口使得 TMP75B-Q1 成為其他傳感器和電子元器件溫度補償?shù)膬?yōu)選解決方案。TMP75B-Q1 專為各類汽車應用的熱管理和熱保護而設計，是 PCB 板載熱敏電阻的高性能替代產品。
封裝信息
| 器件名稱 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
|
TMP75BQDRQ1 | D（SOIC，8） | 4.9mm × 6mm |
| TMP75BQDGKRQ1 | DGK（VSSOP，8） | 3mm × 4.9mm |
TMP75BTQDGKRQ1 |
(1) 有關所有可用封裝，請參閱節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

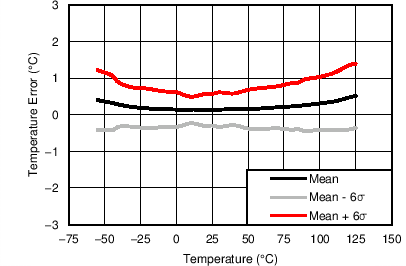

溫度精度（誤差）與環境溫度之間的關系
