8.2.1.2.1 帶比較器的熱保護
將 TMP61 器件與基準電壓一起使用，并使用比較器對熱保護進行編程。如圖 8-10 所示，比較器的輸出保持低電平，直到帶有 RBIAS 和 RTMP61 的熱敏電阻分壓器的電壓上升到高于 R1 和 R2 設置的閾值電壓為止。當輸出變高時，比較器發出過熱警告信號。工程師還可以對遲滯進行編程，以防止輸出變低時，輸出在溫度閾值附近連續切換。可以使用具有內置遲滯或反饋電阻的比較器。

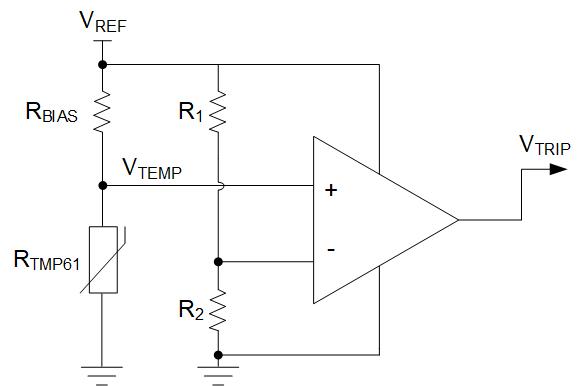

圖 8-10 使用 TMP61 分壓器和比較器的溫度開關
