8.2.3 針對高達 124°C 的熱跳變點的單通道運行
圖 8-5 展示了配置用于單通道運行的 TMP390，其中使用單個電阻器來設置熱跳變點和遲滯。表 8-2 展示了可用于單通道應用的可能電阻值和遲滯值。

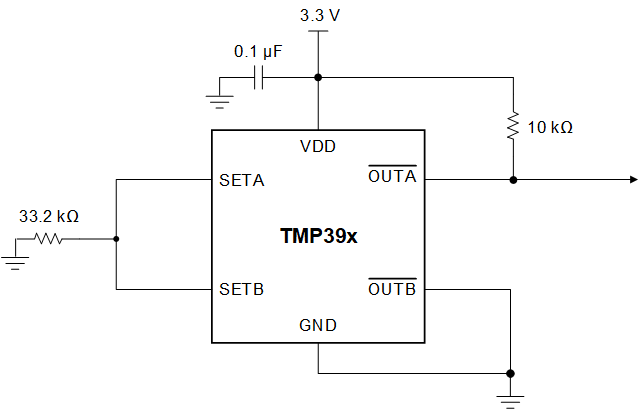

圖 8-5 具有 78°C 跳變點和 5°C 遲滯的 TMP390 單通道（熱）運行示例電路表 8-2 單電阻器單通道設置
| 標稱 1% 電阻 (KΩ) | 通道 A 跳閘溫度 (°C) | 遲滯 (°C) |
|---|---|---|
| 10.5 | 62 | 5 |
| 12.1 | 64 | 5 |
| 14.0 | 66 | 5 |
| 16.2 | 68 | 5 |
| 18.7 | 70 | 5 |
| 21.5 | 72 | 5 |
| 24.9 | 74 | 5 |
| 28.7 | 76 | 5 |
| 33.2 | 78 | 5 |
| 38.3 | 80 | 5 |
| 44.2 | 82 | 5 |
| 51.1 | 84 | 5 |
| 59.0 | 86 | 5 |
| 68.1 | 88 | 5 |
| 78.7 | 90 | 5 |
| 90.0 | 92 | 5 |
| 105 | 94 | 10 |
| 121 | 96 | 10 |
| 140 | 98 | 10 |
| 162 | 100 | 10 |
| 187 | 102 | 10 |
| 215 | 104 | 10 |
| 249 | 106 | 10 |
| 287 | 108 | 10 |
| 332 | 110 | 10 |
| 383 | 112 | 10 |
| 442 | 114 | 10 |
| 511 | 116 | 10 |
| 590 | 118 | 10 |
| 681 | 120 | 10 |
| 787 | 122 | 10 |
| 909 | 124 | 10 |
