ZHCSIJ6C October 2018 – September 2023 TMP144
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
主機可以向菊花鏈中的所有 TMP144 器件發出全局清除中斷命令 (C[7:0] = 10101001),如圖 7-11 所示。收到此命令后,TMP144 將禁用未來中斷(配置寄存器中的第 11 位設置為 0)。如果 TMP144 之前斷開了總線連接并發送了中斷(總線上的邏輯低電平),則器件現在會停止將總線保持在低電平。該器件將波特率校驗命令和清除中斷命令發送到鏈中的下一個 TMP144,然后重新連接總線。如果多個器件具有活躍中斷,清除中斷命令會通過菊花鏈傳播,禁用所有中斷,并在所有器件之間重新連接總線。

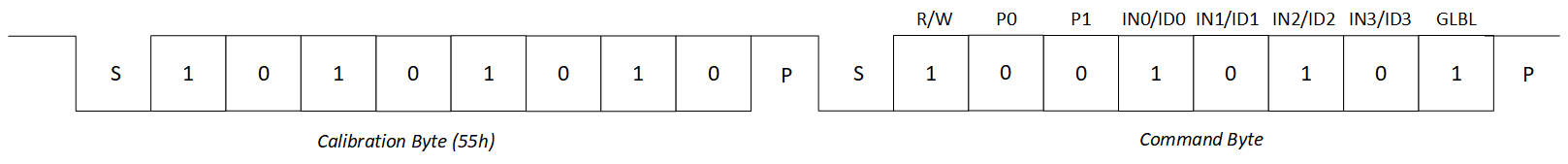

圖 7-11 全局清除中斷命令流程.
