6.5.7 CRC 生成
TMF0008 有一個 8 位 CRC 存儲在 64 位 ROM 的最高有效字節中?？偩€主機可通過 64 位 ROM 的前 56 位計算 CRC 值，并將這些位與 TMF0008 中存儲的值進行比較，用于確定總線主機是否無誤接收到了 ROM 數據。此 CRC 的等效多項式函數為：X8 + X5 + X4 +1。
是否比較 CRC 值和繼續運行完全由總線主機決定。如果 TMF0008 中存儲的或其計算的 CRC 與總線主機生成的值不匹配，則 TMF0008 中的任何電路都無法阻止命令序列繼續執行。正確使用 CRC 會使通信通道具有高完整性。

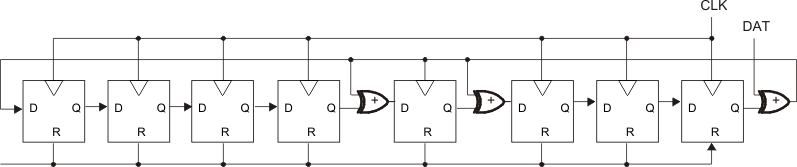

圖 6-20 8 位 CRC 生成器電路 (X8 + X5 + X4 + 1)
