1 特性
- 高清多媒體接口 (HDMI) 輸入端口與輸出端口間具有時鐘和數據恢復 (CDR) 電路，支持高達 3.4Gbps 的數據傳輸速率
- 兼容 HDMI1.4b 電氣參數。
- 支持 4k2k30p 和高達 WUXGA 12 位色深或 1080p，具有更高的刷新率™
- 對輸入流重新定時以補償隨機抖動
- 自適應接收器均衡器或可編程固定均衡器
- I2C 和引腳設置可編程
- 5+ 位對內偏移補償
- 包括眼圖的鏈路調試工具，位于 RX 均衡器之后
- 支持單端模式 ARC
- 48 引腳 7mm x 7mm 0.5mm 間距超薄型四方扁平無引線 (VQFN) 封裝
- 擴展商業溫度范圍為 0°C 至 85°C (TMDS171)
- 工業溫度范圍為 -40℃ 至 85°C (TMDS171I)

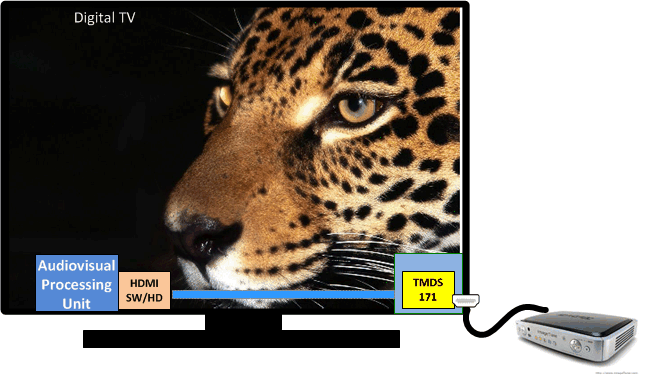

2 應用
- 數字電視
- 數字投影儀
- 音頻/視頻設備
- 藍光 (Blu-Ray) DVD
- 監視器
- 臺式機/一體化計算機
- 有源線纜
3 說明
TMDS171 是一款數字視頻接口 (DVI) 或高清多媒體接口 (HDMI) 重定時器。TMDS171 支持四條 TMDS 通道，音頻返回通道 (SPDIF_IN/ARC_OUT)、熱插拔檢測 (HPD) 和數字顯示控制 (DDC) 接口。TMDS171 支持高達 3.4Gbps 的信號傳輸速率，可實現最高分辨率達 4k2k30p 24 位/像素和高達 WUXGA 12 位色深或 1080p，并且具有較高的刷新率。TMDS171 在低于 1Gbps 的數據速率下會自動配置為重驅動器，而在高于該速率時會自動配置為重定時器。
TMDS171 支持雙電源軌（VDD 為 1.2V，VCC 為 3.3V），有助于降低功耗。該器件采用多種電源管理方法來降低整體功耗。TMDS171x 通過 I2C 或引腳設置支持固定的 EQ 增益或自適應 EQ 控制，以補償不同長度的輸入電纜或電路板走線。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMDS171 | (VQFN) 48 引腳 | 7.00mm x 7.00mm |
| TMDS171I |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

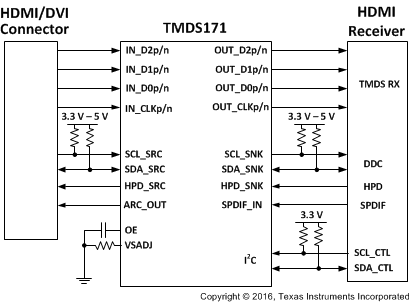

簡化電路原理圖 |
 |
