8.3.4 外部基準電壓輸入
在 VREF 引腳上在外部向 TMCS1100-Q1 提供的基準電壓決定了零電流輸出電壓 VOUT,0A。該零電流輸出電平和靈敏度決定了器件的可測量輸入電流范圍，并允許進行單向或雙向檢測，如絕對最大額定值表所述。圖 8-12 說明了 TMCS1100A2-Q1 在不同的 VREF 電壓 0V、1.25V 和 2.5V 下的傳遞函數。通過改變器件的零電流輸出電壓，可以修改可測量輸入電流的動態范圍。

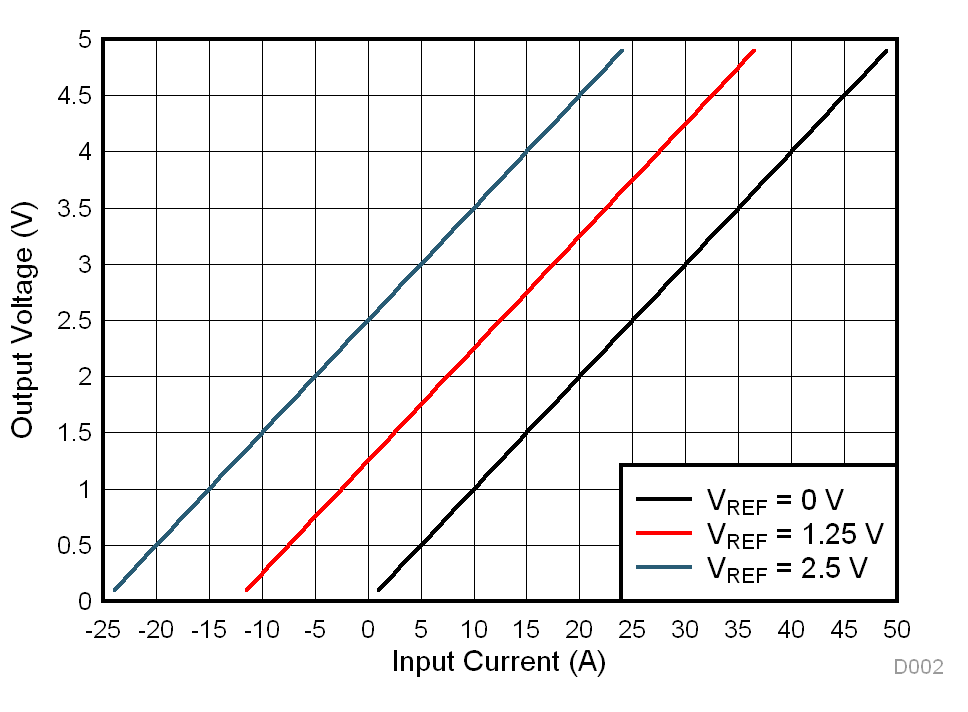

圖 8-12 不同 VREF 電壓下輸出電壓與輸入電流間的關系該引腳上的輸入電壓可以由任何外部電壓源或電位（例如分立式精密基準、分壓器、ADC 基準或接地）提供。VREF 引腳由內部電路以大約 1MHz 的頻率進行采樣，然后進行緩沖并提供給器件的信號鏈。外部基準將觀察到大概 1μA 的視在直流負載。為了防止由于采樣趨穩而導致的誤差，請將源阻抗保持在電氣特性 表中指定的水平以下。
