ZHCSM20A June 2021 – June 2025 TMCS1100-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

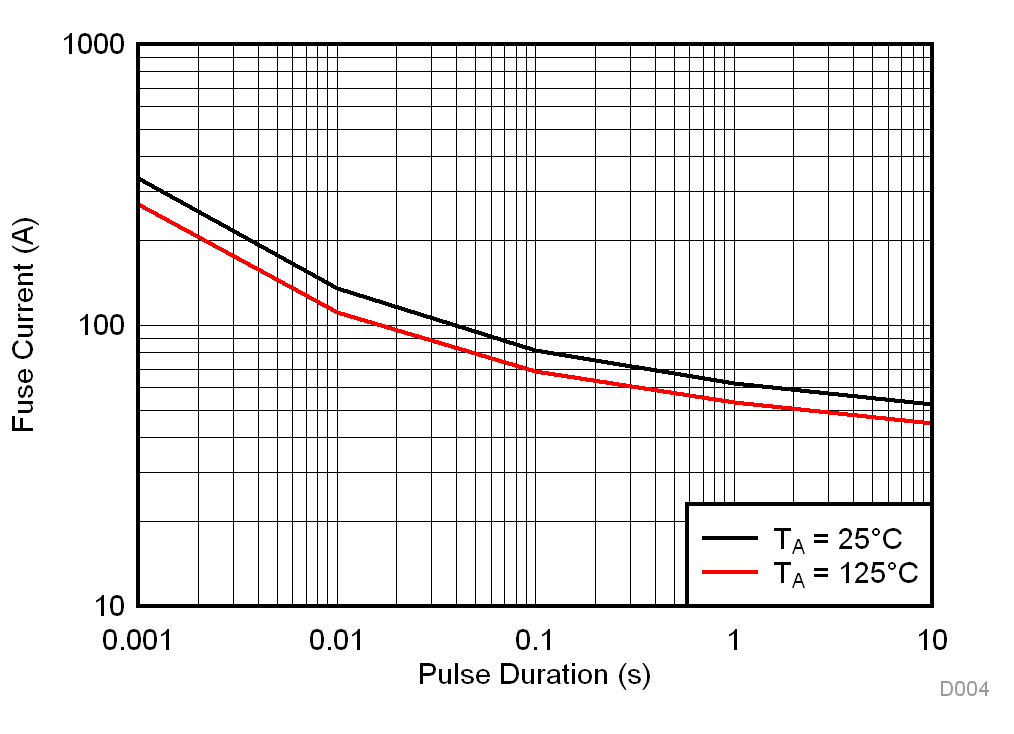

TMCS1100-Q1 可以容忍持續時間較短的單個較高電流事件,因為結溫不會在脈沖持續時間內達到熱平衡。圖 7-10 展示了器件在單電流脈沖事件中的短路持續時間曲線,其中引線框電阻在承受應力后發生變化。可在引線框熔斷事件之前達到該電平,但該電平必須被視為短期 SOA 的上限。對于持續時間較長的脈沖,電流能力接近給定環境溫度下的連續 RMS 限值。
