該器件具有 2.5V 至 38V 的額定電壓,相應的額定溫度為 –40°C 至 125°C。由于該器件最大電流消耗為 17mA,可施加的最大電壓取決于應用可接受的環境溫度上限。圖 7-24 中的曲線顯示了可接受的最大電源電壓與可接受的最高環境溫度之間的關系。
圖 7-24 也可以使用以下公式計算:

其中

其中

其中
將上述三個公式相結合可得出以下方程式 4:

該公式根據環境溫度給出了器件可處理的最大電壓。
例如,如果應用需要在最高 85°C 的環境溫度下工作,TJmax、RθJA 和 ICCmax 使用數據表中定義的值,則此應用允許的最大電壓由方程式 確定:

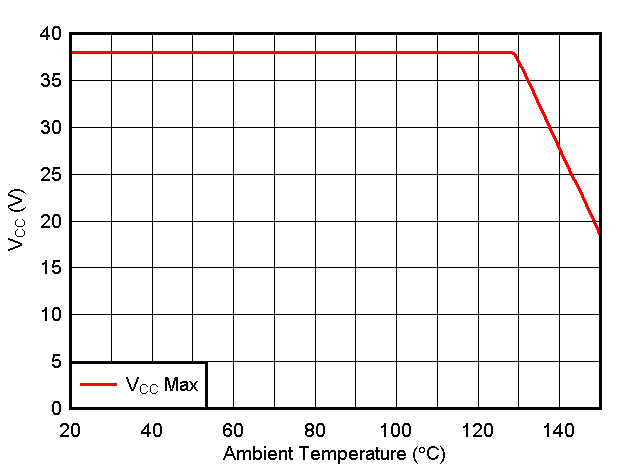

圖 7-24 功率降額曲線
