7.3.2.1 器件與磁體放置在同一平面
磁體的外邊緣是磁場最強的位置。將傳感器放置在磁體的外邊緣處，可使傳感器在距離和靈敏度選擇方面獲得最大的靈活性。以下各圖顯示了在磁體和傳感器放置方面，如何使用 TMAG511x-Q1 的不同版本。

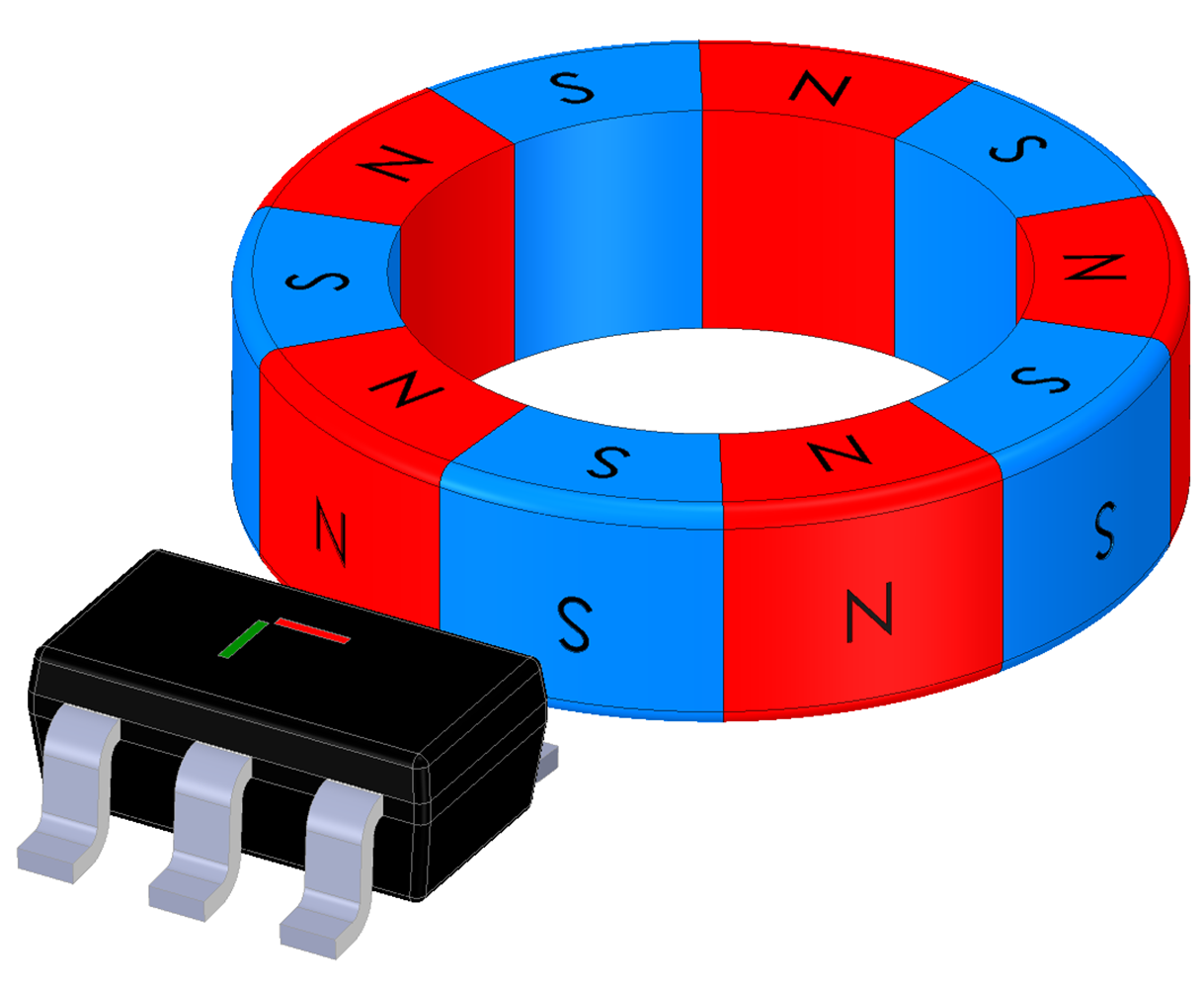

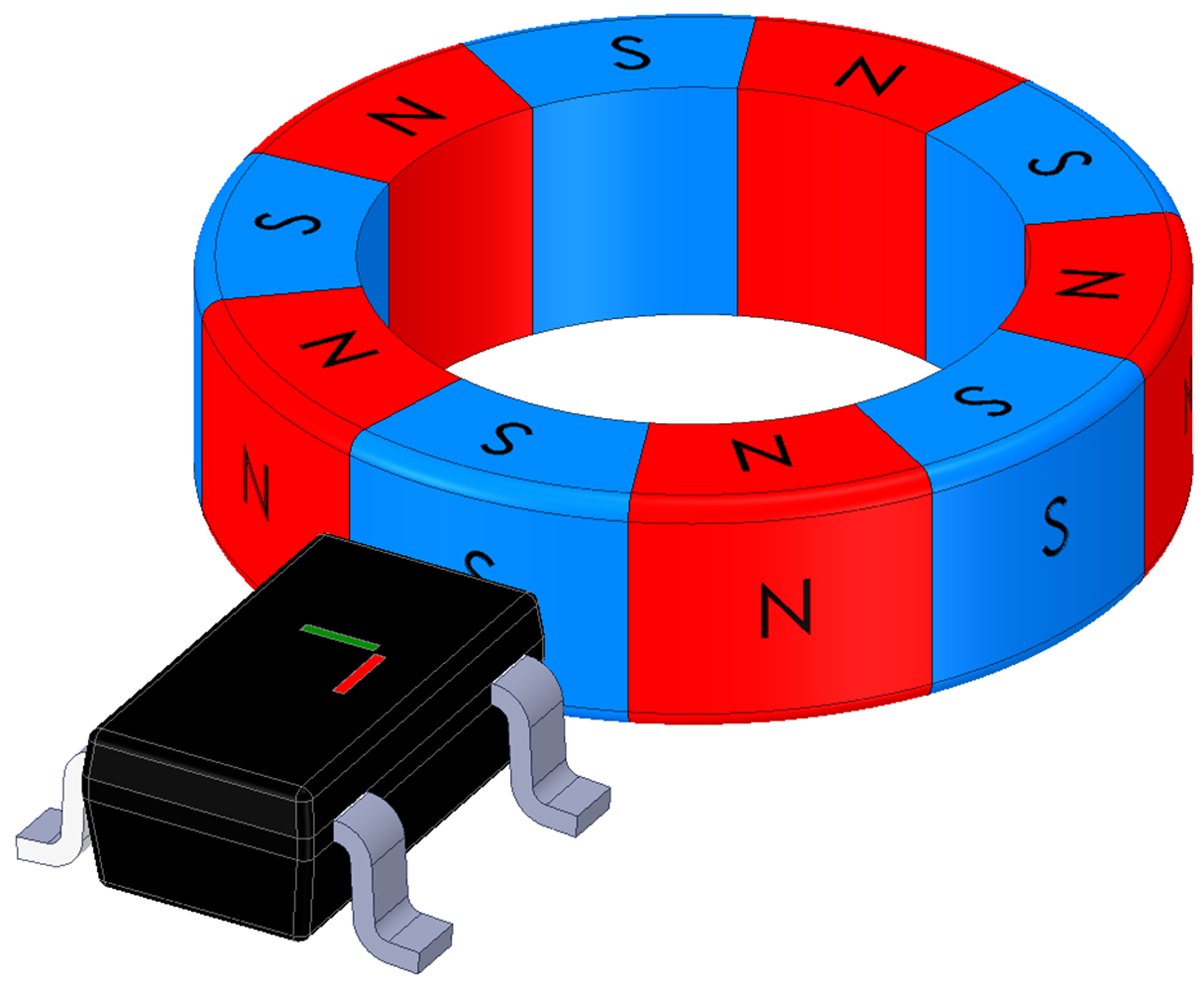

| 圖 7-5 和圖 7-6 中展示的選項由 X 和 Y 軸組成，支持將傳感器放置在與環形磁體相同的平面上。傳感器可以面向磁鐵放置，或在磁鐵側面放置。該器件還可以沿 Z 軸旋轉 180 度。 |  圖 7-5 XY 外邊緣 1 |  圖 7-6 XY 外邊緣 2 |

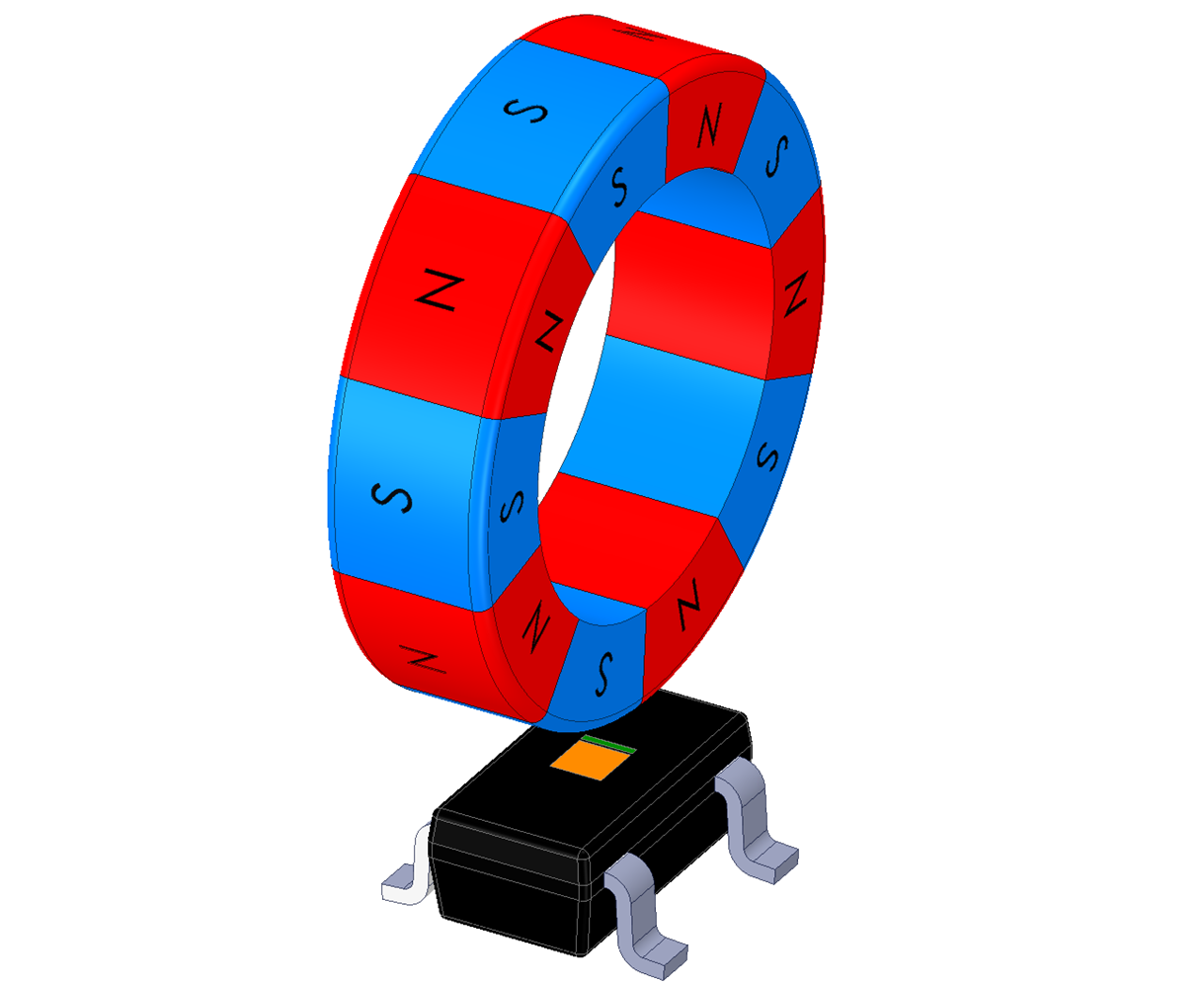

| 圖 7-7 和圖 7-8 中展示的選項由 Z 軸和 X 軸組成，支持將傳感器放置在磁體下方，或?qū)⑵骷恼娉虼朋w放置。該器件還可以沿 Z 軸旋轉 180 度。 |  圖 7-7 ZX 外邊緣 1 |  圖 7-8 ZX 外邊緣 2 |

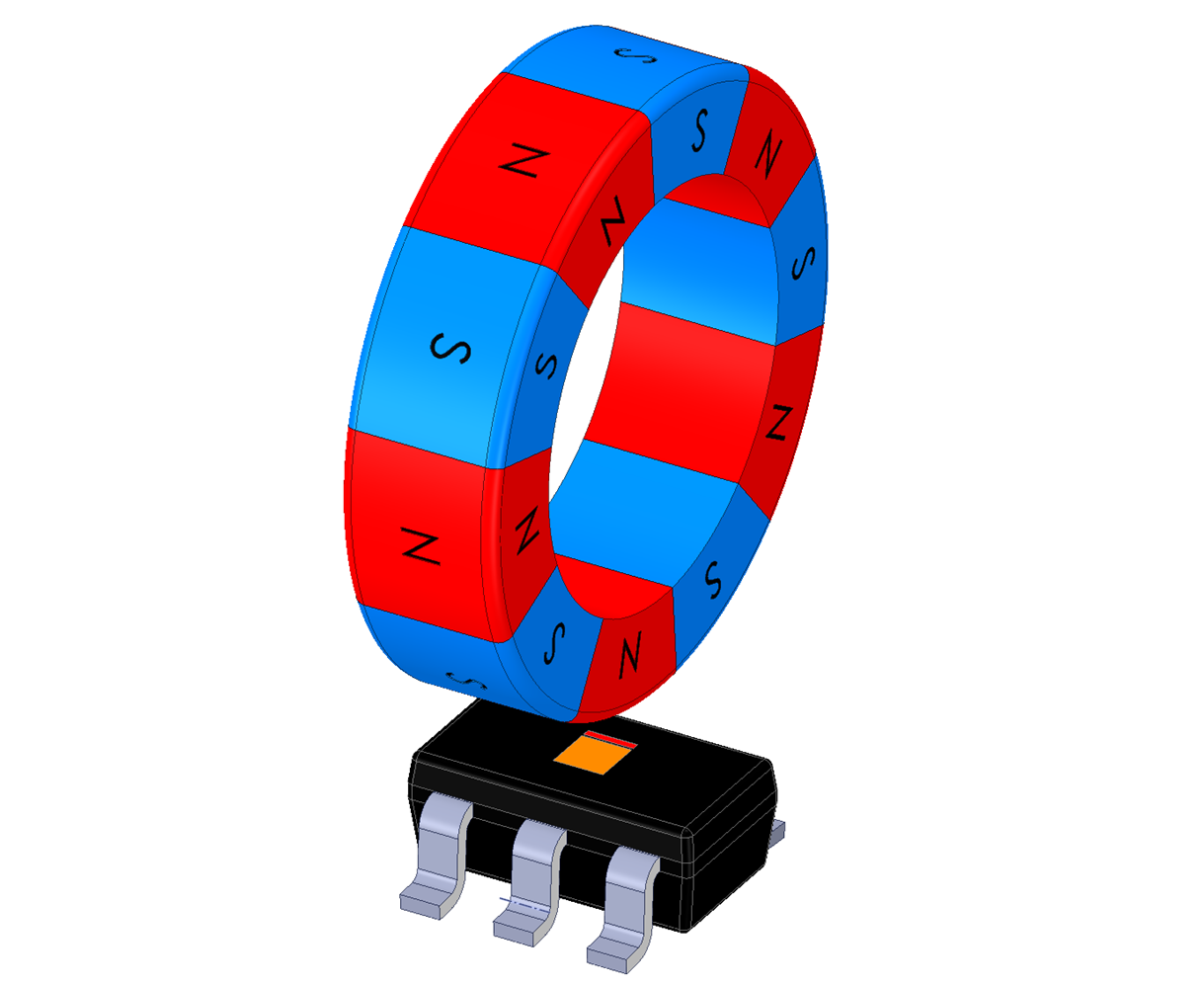

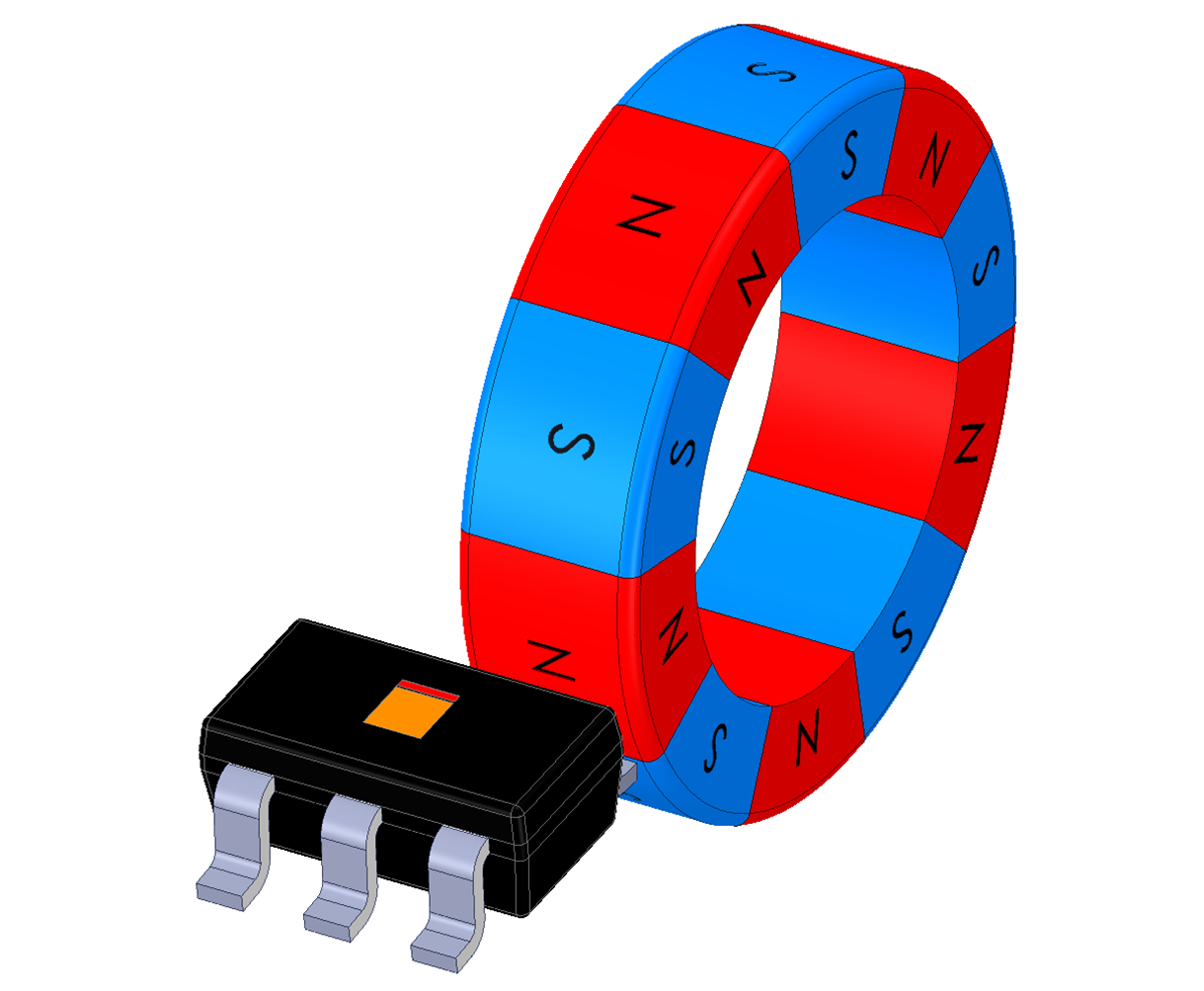

| 圖 7-9 和圖 7-10 中展示的選項由 Z 軸和 Y 軸組成，支持將傳感器以不同方向放置在磁體下方，或?qū)⑵骷膫?cè)面朝向環形磁體放置。該器件還可以沿 Z 軸旋轉 180 度。 |  圖 7-9 ZY 外邊緣 1 |  圖 7-10 ZY 外邊緣 1 |
