7.3.3 上電時間
圖 7-17 顯示了當磁場低于 BOP 閾值時，施加 VCC 電壓后器件的行為。達到 VCC 的最小值時，TMAG5110-Q1 將需要時間 tON 來上電，然后需要時間 tPD 將輸出更新為高電平。
圖 7-18 顯示了當磁場高于 BOP 閾值時，施加 VCC 電壓后器件的行為。達到 VCC 的最小值時，TMAG5110-Q1 將需要時間 tON 來上電，然后需要時間 tPD 將輸出更新為高電平。
對于 TMAG5111-Q1，上電行為類似，但在 tPD 時間內 OUT1 將更新為低電平。OUT2 將在 tPD 時間內更新為高電平。上電序列之后的輸出值將取決于磁體放置、旋轉感應和器件型號。
圖 7-17 B < BOP 時的上電時間

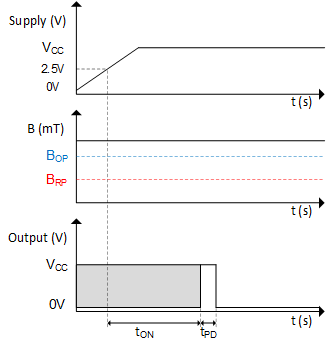

圖 7-18 B > BOP 時的上電時間
