ZHCSRM8B February 2023 – February 2024 TLVM23615 , TLVM23625
PRODUCTION DATA
8.2.3 應用曲線
圖 8-3 12VIN 效率（對數）
圖 8-5 12VIN：最高環境溫度與負載電流間的關系（對 TLVM23625EVM 的分析）
圖 8-7 24VIN 效率（線性）
圖 8-9 36VIN 效率（對數）
圖 8-11 36VIN：最高環境溫度與負載電流間的關系（對 TLVM23625EVM 的分析）

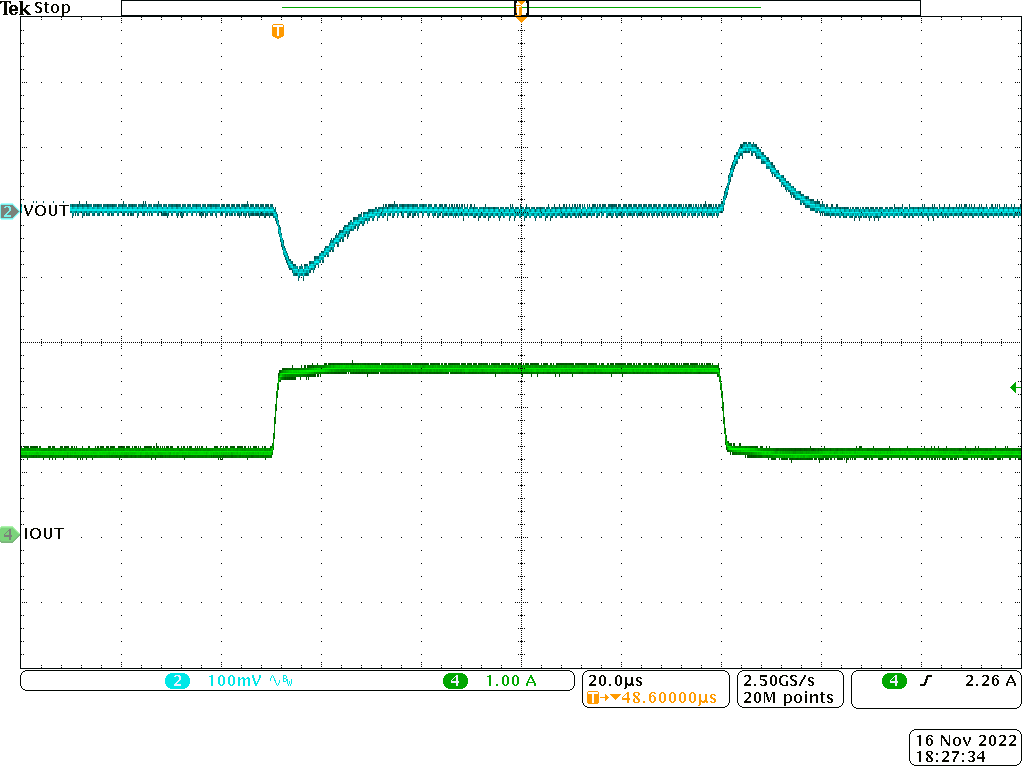

| VIN = 24V | VOUT = 5V | 1MHz (FPWM) |
| 1.25A 至 2.5A，1A/μs | COUT = 2 × 22uF（1210，16VDC） |
| VIN = 12V | VOUT = 3.3V | 2A，1MHz |
| VIN = 24V | VOUT = 3.3V | 2A，500kHz |
| VIN = 24V | VOUT = 3.3V | 2A，2.2MHz |
| VIN = 24V | VOUT = 5V | Fsw = 1MHz |
| 電路板 = TLVM23625EVM（無濾波器） | 負載 = 2.5A | |
圖 8-4 12VIN 效率（線性）
圖 8-6 24VIN 效率（對數）
圖 8-8 24VIN：最高環境溫度與負載電流間的關系（對 TLVM23625EVM 的分析）
圖 8-10 36VIN 效率（線性）

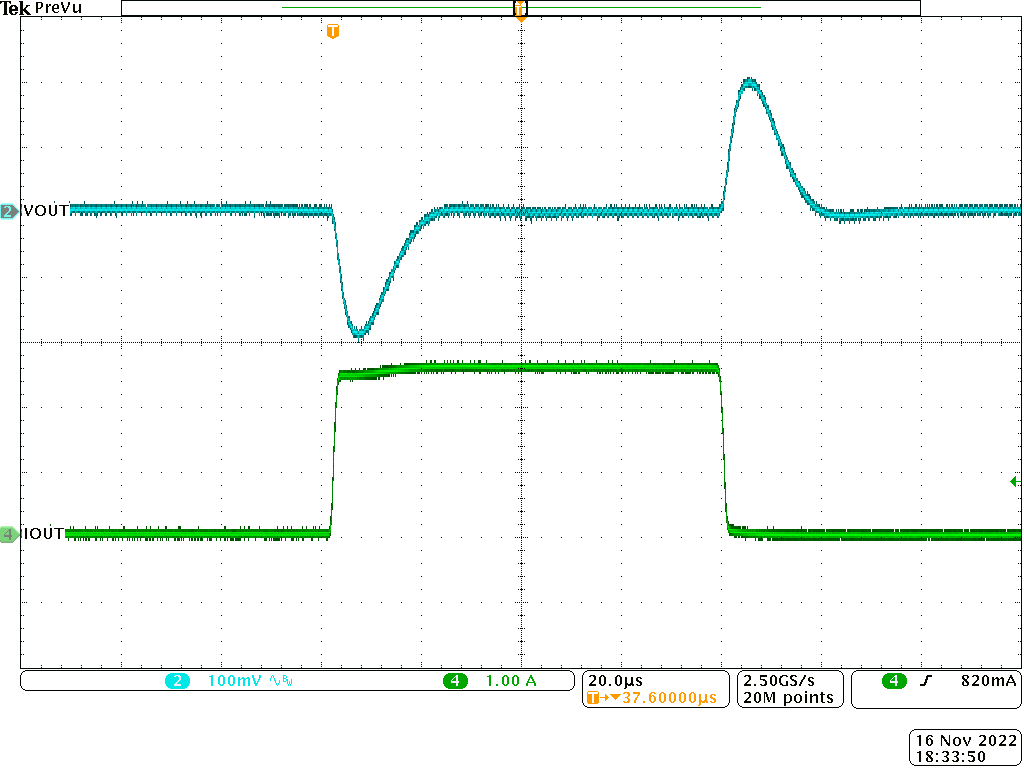

| VIN = 24V | VOUT = 5V | 1MHz (FPWM) |
| 0A 至 2.5A，1A/μs | COUT = 2 × 22uF（1210，16VDC） |
| VIN = 12V | VOUT = 3.3V | 2A，500kHz |
| VIN = 12V | VOUT = 3.3V | 2A，2.2MHz |
| VIN = 24V | VOUT = 3.3V | 2A，1MHz |
| VIN = 24V | VOUT = 5V | Fsw = 1MHz |
| 電路板 = TLVM23625EVM | 負載 = 2.5A | |
