5 引腳配置和功能

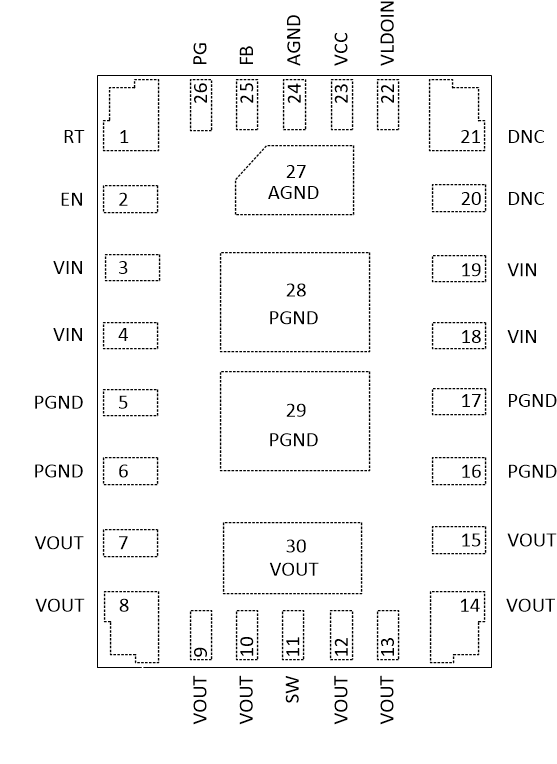

圖 5-1 30 引腳 QFN、RDH 封裝（頂視圖）

表 5-1 引腳功能

引腳		類型⁽¹⁾	說明
編號	名稱	類型⁽¹⁾	說明
1	RT	I	頻率設置引腳。該模擬引腳用于通過在該引腳至 AGND 之間放置一個外部電阻器來在 200kHz 和 2.2MHz 之間設置開關頻率。請勿保持懸空或接地。
2	EN	I	精密使能輸入引腳。高電平 = 開啟，低電平 = 關閉。可連接至 VIN。精密使能允許將該引腳用作可調節 UVLO。在該引腳、AGND 和 VIN 之間放置一個外部分壓器，以創建外部 UVLO。
3、4、18、19	VIN	P	輸入電源電壓。將輸入電源連接到這些引腳。連接這些引腳和 PGND 層之間靠近器件的輸入電容器。有關輸入電容器放置示例，請參閱節 10.2。
5、6、16、17、28、29	PGND	G	電源接地。這是此器件功率級的電流回流路徑。將這個焊盤連接到輸入電源回路、負載回路以及與 VIN 和 VOUT 引腳關聯的電容器。有關推薦的布局，請參閱節 10.2。
7-10、12–15、30	VOUT	P	輸出電壓。這些引腳連接到內部輸出電感器。將這些引腳連接到輸出負載，并在這些引腳和 PGND 之間連接外部輸出電容器。
11	SW	O	開關節點。請勿在此引腳上放置任何外部元件或連接到任何信號。必須將這些引腳上的覆銅量保持在最小，以防止出現噪聲和 EMI 問題。
20,21	DNC	-	請勿連接。請勿將這些引腳連接到地、另一個 DNC 引腳或任何其他電壓。將這些引腳連接到內部電路。必須將各個引腳都焊接至隔離的焊盤。
22	VLDOIN	P	可選 LDO 電源輸入。連接到 VOUT 或其他電壓軌以提高效率。將一個可選的優質 0.1μF 至 1μF 電容器從該引腳接地，以提高抗噪性。請勿連接到高于 12V 的電壓或高于 VIN 的電壓。如果未使用該引腳，則將其接地。
23	VCC	O	內部 LDO 輸出。用作內部控制電路的電源。不要連接至任何外部負載。在該引腳和 PGND 之間連接一個 1μF 優質陶瓷電容器。
24、27	AGND	G	模擬接地。內部基準和邏輯的零電壓基準。所有電氣參數都是相對于這個引腳測量的。該引腳必須單點連接至 PGND。有關推薦的布局，請參閱節 10.2。
25	FB	I	反饋輸入。對于可調輸出版本，請將反饋電阻分壓器的中點連接到此引腳。將反饋分壓器的上部電阻器 (R_FBT) 連接到所需調節點的 V_OUT。將反饋分壓器的下部電阻器 (R_FBB) 連接至 AGND。使用反饋電阻分壓器進行連接時，請使該 FB 布線盡可能短且盡可能小，以避免噪聲耦合。有關反饋電阻器的放置，請參閱節 10.2。
26	PG	O	電源正常監視器。開漏輸出，如果反饋電壓不在指定窗口閾值范圍內，該輸出將置為低電平。需要一個 10kΩ 至 100kΩ 的上拉電阻來上拉至合適的電壓。如不使用，此引腳既可以保持懸空狀態，也可以連接到 PGND。

(1) P = 電源，G = 接地，I = 輸入，O = 輸出
