TLVM13630 同步降壓電源模塊是一款高度集成的 36V、3A 直流/直流解決方案,集成了多個功率 MOSFET、一個屏蔽式電感器和多個無源器件,并采用增強型 HotRod? QFN 封裝。該模塊的 VIN 和 VOUT 引腳位于封裝的邊角處,可優化輸入和輸出電容器在布局中的放置。模塊下方具有四個較大的散熱焊盤,可在制造過程中實現簡單布局和輕松處理。
TLVM13630 具有 1V 到 6V 的輸出電壓,旨在快速、輕松實現小尺寸 PCB 的低 EMI 設計。總體解決方案僅需四個外部元件,并且省去了設計流程中的磁性和補償元件選擇過程。
盡管針對空間受限型應用采用了簡易的小尺寸設計,TLVM13630 模塊提供了許多特性,可實現穩健的性能:具有遲滯功能的精密使能端可實現輸入電壓 UVLO 調節、集成 VCC、自舉和輸入電容器以提高可靠性和密度、全負載電流范圍內恒定開關頻率以提高負載瞬態性能、負輸出電壓能力以用于反相應用、以及 PGOOD 指示器可實現時序控制、故障保護和輸出電壓監控。
| 器件型號(1) | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TLVM13630 | B0QFN (30) | 4.0mm × 6.0mm |

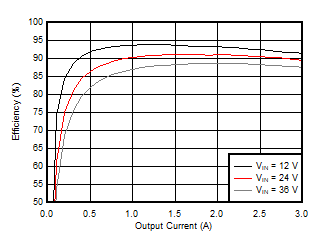

典型效率(VOUT = 5V, FSW =
1MHz)
