6.8 典型特性

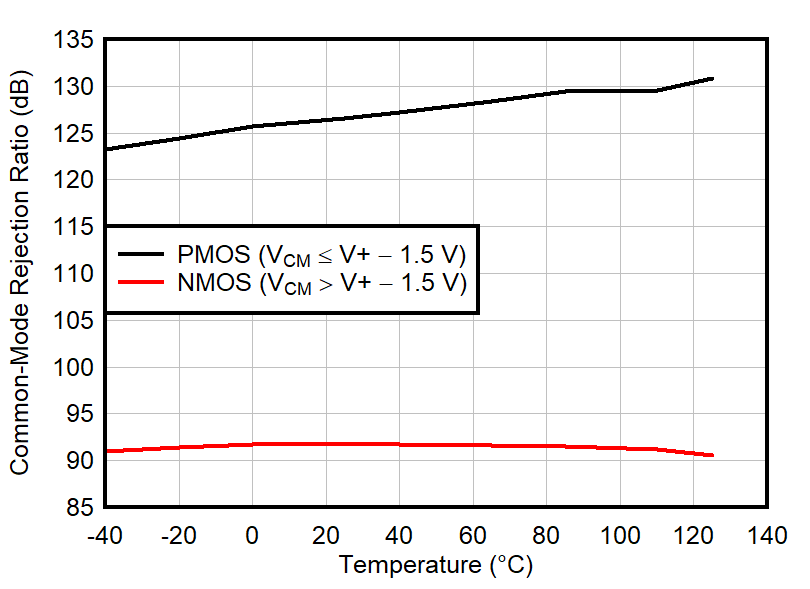

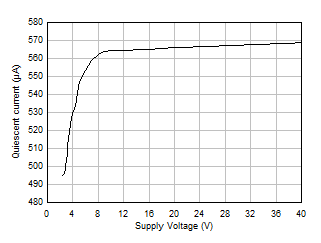

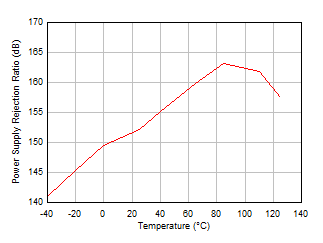

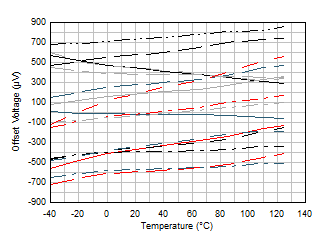

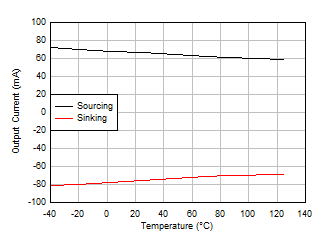

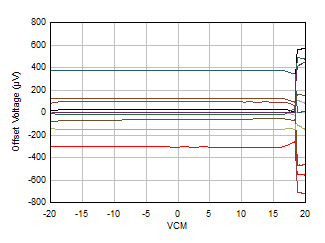

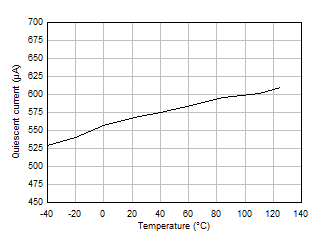

TA = 25°C 時，VS = ±20V，VCM = VS /2，RLOAD = 10kΩ（連接至 VS /2），并且 CL = 10pF（除非另有說明）

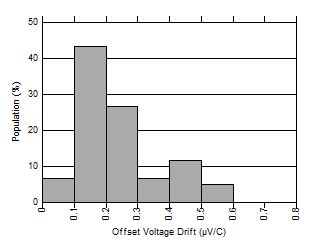

| TA = 25°C 時 15462 個放大器的分配 |

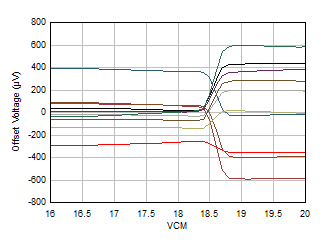

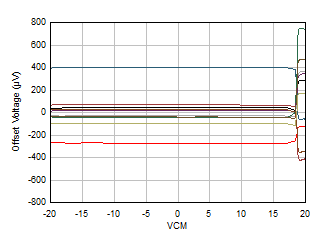

| VCM = V+ |
| TA = 25°C |
| TA = 125°C |

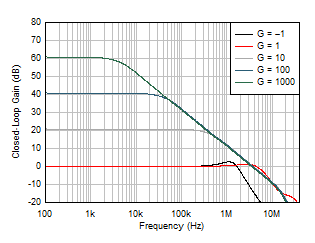

圖 6-11 閉環增益與頻率間的關系

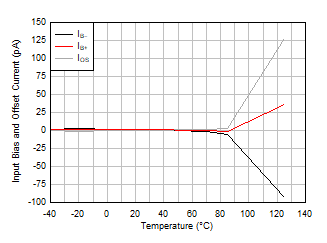

圖 6-13 輸入偏置電流與溫度間的關系
| f = 0Hz |

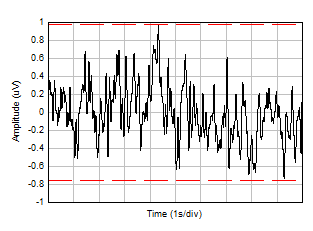

圖 6-19 0.1Hz 至 10Hz 噪聲
| BW = 80kHz，VOUT = 1VRMS |
| VCM = V– |

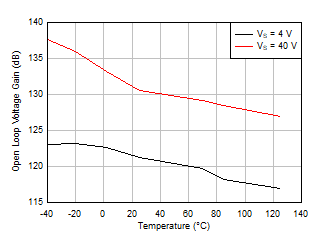

圖 6-25 開環電壓增益與溫度間的關系 (dB)

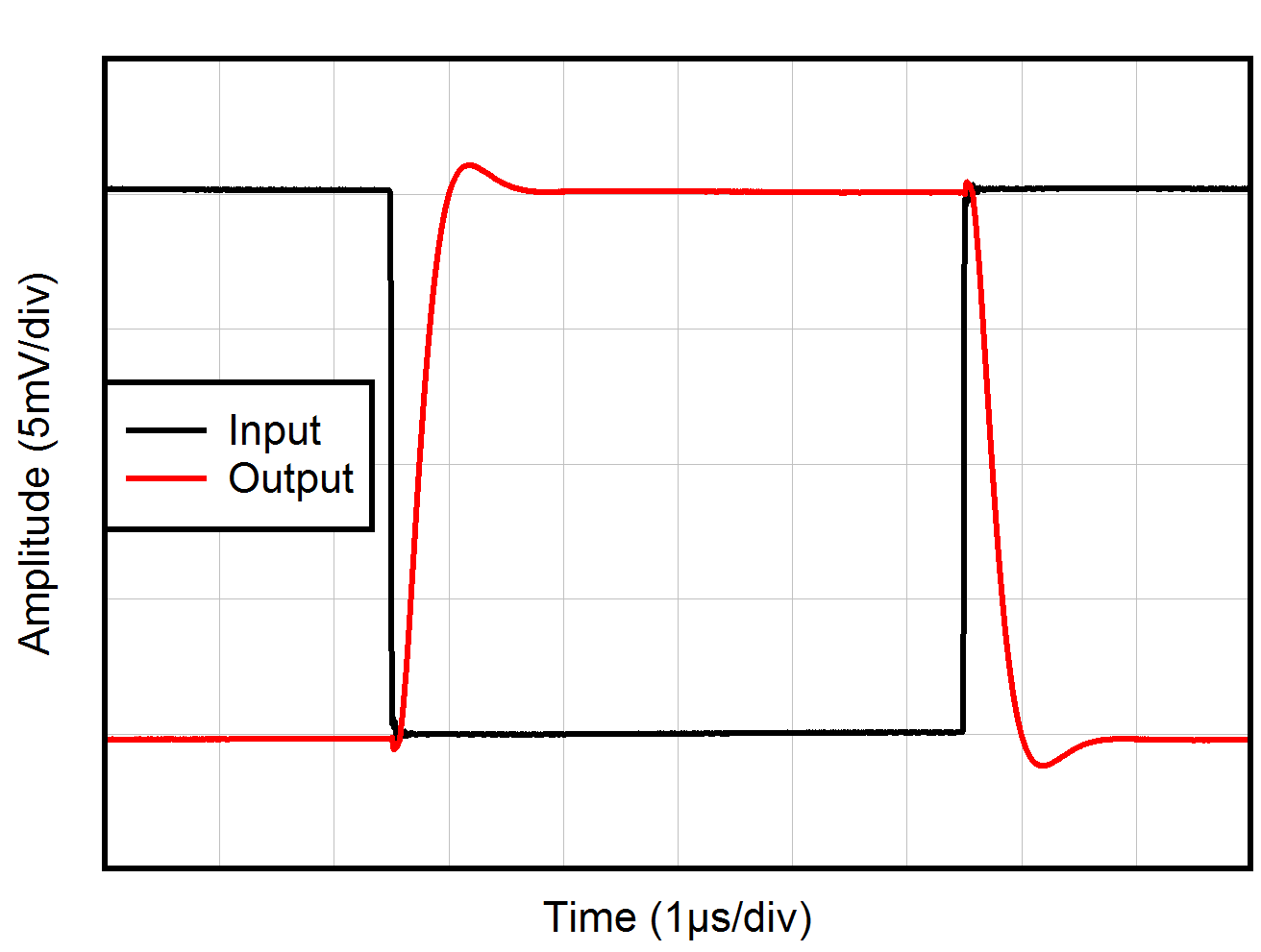

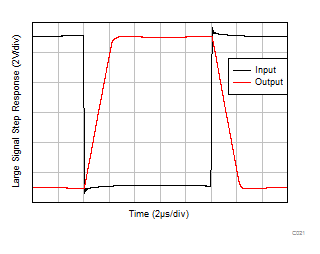

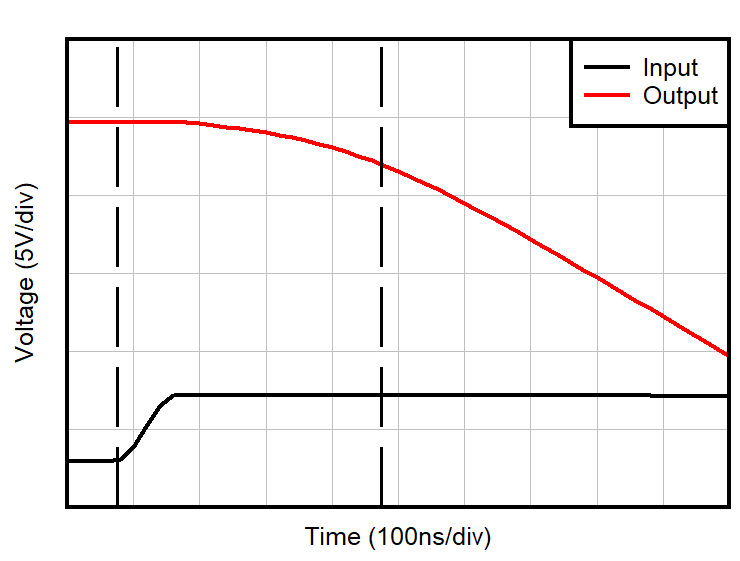

| G = –1，10mV 輸出階躍 |
| G = -10 |
| CL = 20pF，G = 1，20mV 階躍響應 |
| CL = 20pF，G = 1 |
| CL = 20pF，G = -1 |

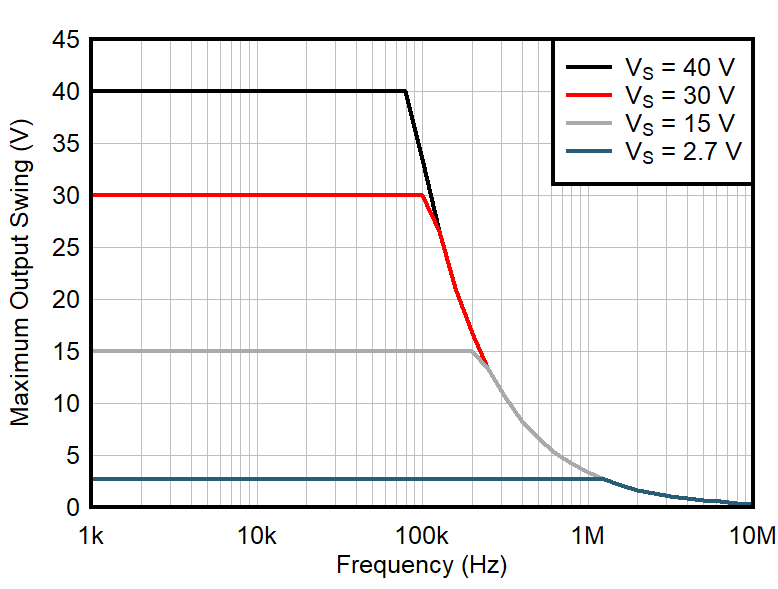

圖 6-39 最大輸出電壓與頻率間的關系
圖 6-41 EMIRR（電磁干擾抑制比）與頻率間的關系

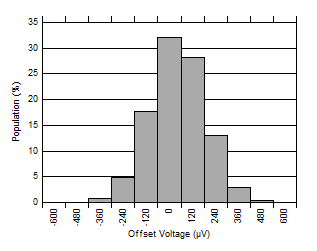

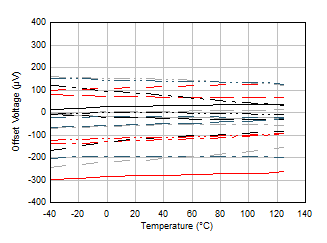

| 60 個放大器的分配 |

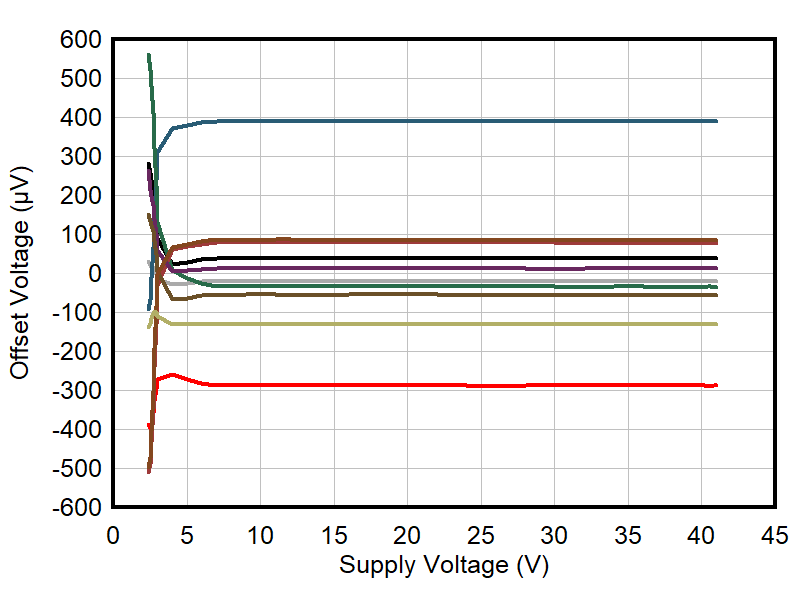

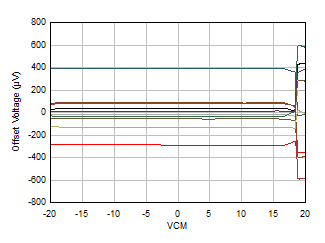

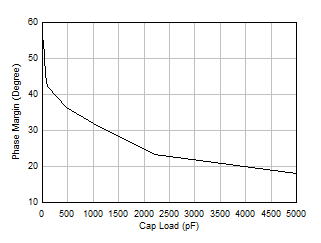

| VCM = V– |
| TA = 25°C |
| TA = -40°C |
| CL = 20pF |

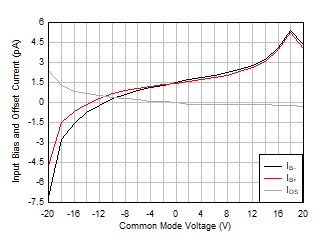

圖 6-12 輸入偏置電流與共模電壓間的關系

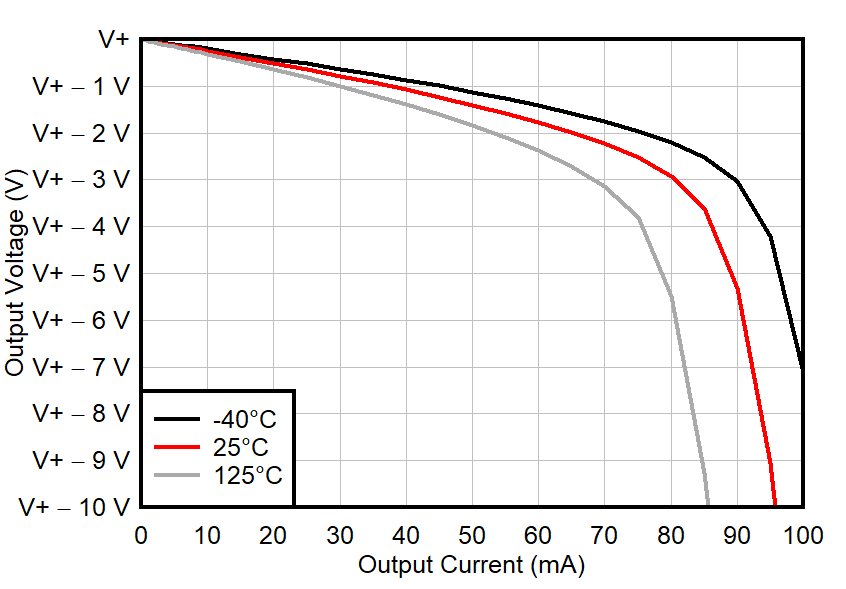

圖 6-14 輸出電壓擺幅與輸出電流（拉電流）間的關系
| f = 0Hz |

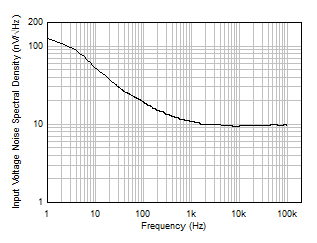

圖 6-20 輸入電壓噪聲頻譜密度與頻率間的關系

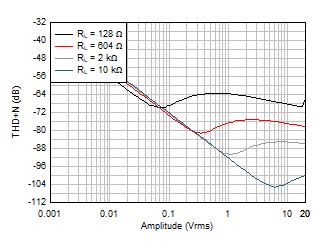

| BW = 80kHz，f = 1kHz |

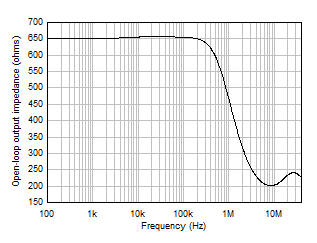

圖 6-26 開環輸出阻抗與頻率間的關系

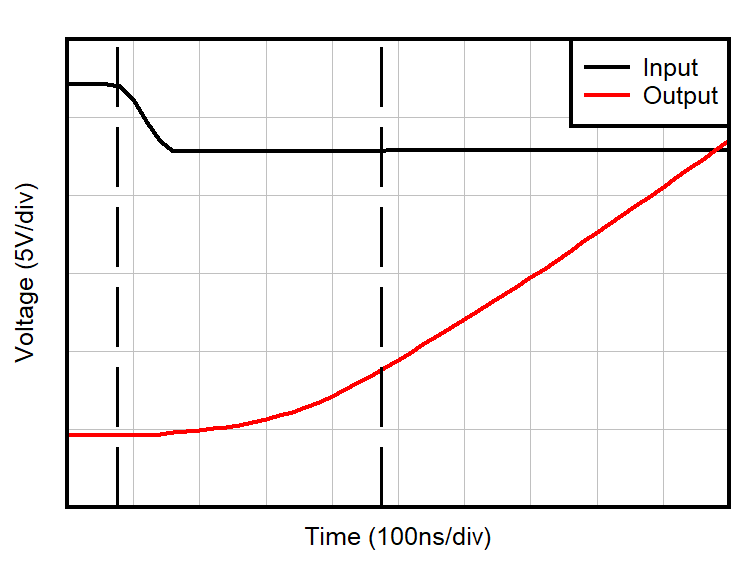

| G = 1，10mV 輸出階躍 |
| VIN = ±20V；VS = VOUT = ±17V |
| G = -10 |
| CL = 20pF，G = 1，20mV 階躍響應 |
| CL = 20pF，G = 1 |

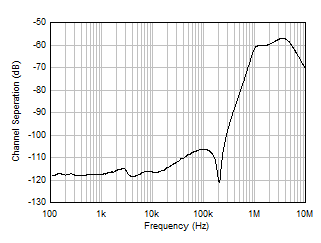

圖 6-40 通道隔離與頻率間的關系
