7.3.1 輸入保護電路
TLV935x 使用已獲得專利的輸入架構來消除對輸入保護二極管的需求，但在瞬態情形下仍能提供可靠的輸入保護。可以通過快速瞬態階躍響應來激活圖 7-1 中所示的常規輸入二極管保護方案，但由于存在交流電路徑，這將引入信號失真和穩定延時時間，如圖 7-2 所示。 對于低增益電路，這些快速斜向輸入信號前向偏置背對背二極管，這會導致輸入電流增加，進而使穩定時間延長。
圖 7-1 TLV935x 輸入保護不限制差分輸入能力

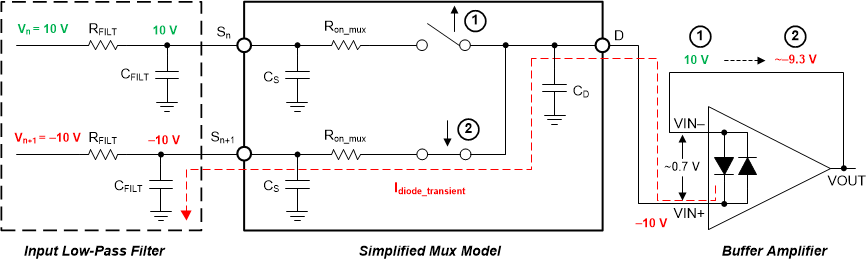

圖 7-2 背對背二極管造成穩定問題TLV935x 系列運算放大器為高壓應用提供真正的高阻抗差分輸入能力。這種獲得專利的輸入保護體系結構不會引入額外的信號失真或延遲穩定時間，使該器件成為最適合于多通道、高開關輸入應用的運算放大器。TLV935x 可以承受高達 40V 的最大差分擺幅（運算放大器的反相和同相引腳之間的電壓），使該器件適合用作比較器，或用于具有快速升降輸入信號的應用。
