7.3.4 過熱保護
任何放大器的內部功耗都會導致內部溫度（結溫）升高。這一現象稱為 自熱。TLV935x 的絕對最大結溫為 150°C。超過該溫度器件會損壞器件。TLV935x 具有過熱保護功能，可防止自熱造成損壞。具體的保護方式是，監控器件的溫度，一旦溫度超過 140°C，則關閉運算放大器輸出驅動。圖 7-4 顯示了 TLV9351 的一個應用示例，該示例因為其功耗 (0.81W) 而會產生顯著的自熱 (159°C)。熱計算表明，在 65°C 環境溫度下，器件結溫一定會達到 187°C。不過，實際器件會關閉輸出驅動以保持安全的結溫。圖 7-4展示了電路在過熱保護期間的行為。在正常工作期間，器件充當緩沖區，因此輸出為 3V。當自熱導致器件結溫升高到 140°C 以上時，過熱保護強制輸出進入高阻抗狀態，輸出通過電阻 RL 拉向地。

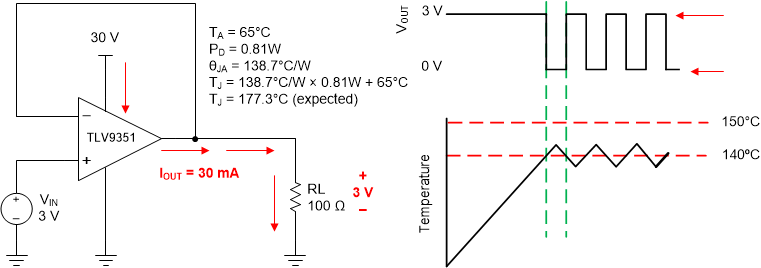

圖 7-4 過熱保護
