6.3.9 典型規格與分布
設計人員經常會對放大器的典型規格提出質疑，以便設計出更穩健的電路。由于工藝技術和制造過程上存在自然差異，因此放大器的每種規格都與理想值存在一定的偏差，例如放大器的輸入失調電壓。這些偏差通常遵循“高斯”（“鐘形曲線”）或“正態”分布，即使電氣特性 表格中沒有最小值或最大值規格，電路設計人員也可以利用此信息來確定其系統的限值空間。

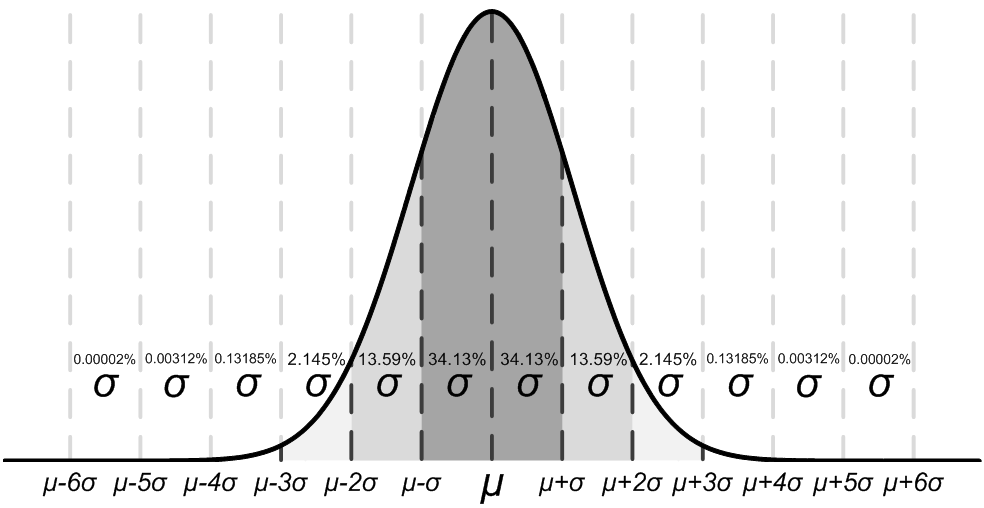

圖 6-10 理想的高斯分布圖 6-10 顯示了一個分布示例，其中 μ 或 mu 是分布的平均值，而 σ 或 sigma 是系統的標準偏差。對于表現出這種分布的規格，可以預期所有器件中大約三分之二 (68.26%) 器件的值落在平均值的標準差或 1 σ 內（從 μ – σ 到 μ + σ）。
根據具體規格，電氣特性 表中“典型值”一列中列出的值會以多種不同的方式表示。根據一般的經驗法則，如果規格本身具有非零平均值（例如增益帶寬），那么典型值等于平均值 (μ)。然而，如果規格的平均值本身接近于零（例如輸入失調電壓），那么典型值等于均值加上一個標準偏差 (μ + σ)，這樣才能最為準確地表示典型值。
您可以使用該圖表來計算器件中某個規格的近似概率；例如，對于 TLV916x，典型的輸入失調電壓值為 210μV，因此所有 TLV916x 器件中有 68.2% 的器件預計都具有 –210μV 至 210μV 的失調電壓。在 4 σ (±840μV) 條件下，分布的 99.9937% 都具有小于 ±840μV 的失調電壓，這意味著總體的 0.0063% 位于這些限值之外，相當于 15,873 個器件有 1 個器件超出該限值。
在最小值或最大值列中具有值的規格由 TI 指定，超過這些限值的器件將從生產材料中剔除。例如，TLV916x 系列在 25°C 條件下的最大失調電壓為 1mV，盡管這相當于大約 5σ（約為 170 萬個器件中有 1 個器件，這種可能性微乎其微），但 TI 會從生產材料中剔除失調電壓大于 1mV 的任何器件。
對于最小值或最大值列中沒有值的規格，可考慮為應用選擇 1 σ 值的足夠限值空間，并使用該值來設計最差情況下的電路。例如，6 σ 值相當于大約5億分之1的單位，這種情況極不可能，并可以作為一個寬保護空間選項來設計系統。在這種情況下，TLV916x 產品系列在失調電壓漂移上沒有最大值和最小值，但根據電氣特性 表格中 0.25μV/°C 的典型值，可以計算出失調電壓漂移的 6σ 值約為 1.5μV/°C。在最壞的系統條件下設計時，可以使用該值來估計整個溫度范圍內的最大失調電壓，而不用知道實際的最小值或最大值。
然而，隨著時間的推移，工藝差異和調整會改變典型的平均值和標準偏差，除非最小值或最大值規格列中給出了值，否則 TI 無法保證器件的性能。此信息應該只能用于估算器件的性能。
