4 引腳配置和功能
圖 4-1 TLV9161 DBV 封裝5 引腳 SOT-23
（頂視圖）
圖 4-2 TLV9161 DCK 封裝5 引腳 SC70
（頂視圖）
表 4-1 引腳功能：TLV9161
| 引腳 | I/O | 說明 | ||
|---|---|---|---|---|
| 名稱 | SOT-23 | SC70 | ||
| IN+ | 3 | 1 | I | 同相輸入 |
| IN– | 4 | 3 | I | 反相輸入 |
| OUT | 1 | 4 | O | 輸出 |
| V+ | 5 | 5 | — | 正（最高）電源 |
| V– | 2 | 2 | — | 負（最低）電源 |
圖 4-3 TLV9161S DBV 封裝6 引腳 SOT-23
（頂視圖）
表 4-2 引腳功能：TLV9161S
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| +IN | 3 | I | 同相輸入 |
| –IN | 4 | I | 反相輸入 |
| OUT | 1 | O | 輸出 |
| SHDN | 5 | I | 關斷：低電平 = 啟用放大器，高電平 = 禁用放大器 |
| V+ | 6 | — | 正（最高）電源 |
| V– | 2 | — | 負（最低）電源 |
圖 4-4 TLV9162 D、DDF、PW 和 DGK 封裝8 引腳 SOIC、SOT-23、TSSOP 和 VSSOP
（頂視圖）
A. 將散熱焊盤連接至 V–。有關更多信息，請參閱節 6.3.10。
圖 4-5 TLV9162 DSG 封裝(A)8 引腳 WSON（帶有外露散熱焊盤）
（頂視圖）
表 4-3 引腳功能：TLV9162
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| IN1+ | 3 | I | 同相輸入，通道 1 |
| IN1– | 2 | I | 反相輸入，通道 1 |
| IN2+ | 5 | I | 同相輸入，通道 2 |
| IN2– | 6 | I | 反相輸入，通道 2 |
| OUT1 | 1 | O | 輸出，通道 1 |
| OUT2 | 7 | O | 輸出，通道 2 |
| V+ | 8 | — | 正（最高）電源 |
| V– | 4 | — | 負電源（最低） |

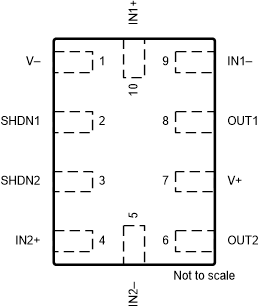

圖 4-6 TLV9162S RUG 封裝10 引腳 X2QFN
（頂視圖）
表 4-4 引腳功能：TLV9162S
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| IN1+ | 10 | I | 同相輸入，通道 1 |
| IN1– | 9 | I | 反相輸入，通道 1 |
| IN2+ | 4 | I | 同相輸入，通道 2 |
| IN2– | 5 | I | 反相輸入，通道 2 |
| OUT1 | 8 | O | 輸出，通道 1 |
| OUT2 | 6 | O | 輸出，通道 2 |
| SHDN1 | 2 | I | 關斷，通道 1：低電平 = 放大器被啟用；高電平 = 放大器被禁用。有關更多信息，請參閱節 6.3.11。 |
| SHDN2 | 3 | I | 關斷，通道 2：低電平 = 放大器被啟用；高電平 = 放大器被禁用。有關更多信息，請參閱節 6.3.11。 |
| V+ | 7 | — | 正（最高）電源 |
| V– | 1 | — | 負（最低）電源 |
圖 4-7 TLV9164 D 和 PW 封裝14 引腳 SOIC 和 TSSOP
（頂視圖）
表 4-5 引腳功能：TLV9164
| 引腳 | I/O | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | 編號 | ||||
| IN1+ | 3 | I | 同相輸入，通道 1 | ||
| IN1– | 2 | I | 反相輸入，通道 1 | ||
| IN2+ | 5 | I | 同相輸入，通道 2 | ||
| IN2– | 6 | I | 反相輸入，通道 2 | ||
| IN3+ | 10 | I | 同相輸入，通道 3 | ||
| IN3– | 9 | I | 反相輸入，通道 3 | ||
| IN4+ | 12 | I | 同相輸入，通道 4 | ||
| IN4– | 13 | I | 反相輸入，通道 4 | ||
| OUT1 | 1 | O | 輸出，通道 1 | ||
| OUT2 | 7 | O | 輸出，通道 2 | ||
| OUT3 | 8 | O | 輸出，通道 3 | ||
| OUT4 | 14 | O | 輸出，通道 4 | ||
| V+ | 4 | — | 正（最高）電源 | ||
| V– | 11 | — | 負（最低）電源 | ||
