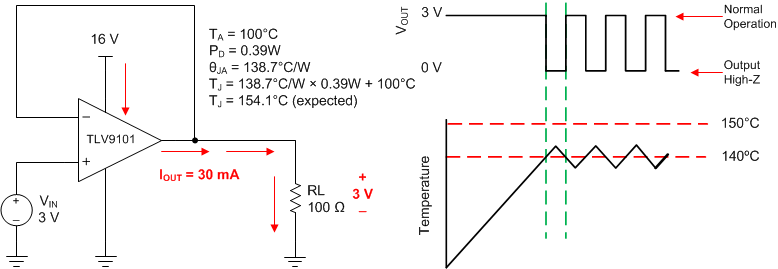

任何放大器的內部功耗都會導致內部溫度(結溫)升高。這一現象稱為 自熱。TLV910x-Q1 的絕對最大結溫為 150°C。超過此溫度會損壞器件。TLV910x-Q1 具有過熱保護功能,可防止自熱造成損壞。具體的保護方式是,監控器件的溫度,一旦溫度超過 140°C,則關閉運算放大器輸出驅動。圖 6-3 顯示了 TLV9101-Q1 的一個應用示例,該示例因為其功耗 (0.39W) 而會產生顯著的自熱 (154°C)。熱計算表明,在 100°C 環境溫度下,器件結溫一定會達到 154°C。不過,實際器件會關閉輸出驅動以保持安全的結溫。圖 6-3 展示了電路在過熱保護期間的行為。在正常工作期間,器件充當緩沖器,因此輸出為 3V。當自熱導致器件結溫升高超過 140°C 時,過熱保護強制輸出進入高阻抗狀態,并通過電阻 RL 將輸出拉至接地。
圖 6-3 熱保護
