TLV910x-Q1 是一款 16V 的真正軌到軌輸入運算放大器,其輸入共模范圍在任一電源軌之外擴展了 100mV。此寬范圍通過并聯互補的 N 溝道和 P 溝道差分輸入對實現的,如圖 6-7 所示。當輸入電壓接近正電源軌,通常比正電源高 (V+) – 1V 到 100mV 時,N 溝道對有效。當輸入電壓為低于負電源電壓 100mV 到大約 (V+) – 2V 時,P 溝道對有效。其轉換區域較小,通常為 (V+) –2V to (V+) – 1V,這時兩個輸入對都處于開啟狀態。此轉換區域可能隨工藝不同而略有波動,在此區域內,與在該區域外運行相比,PSRR、CMRR、失調電壓、溫漂、噪聲和 THD 性能可能會下降。為實現 TLV910x-Q1 系列的出色性能,應盡可能避免此轉換區域。

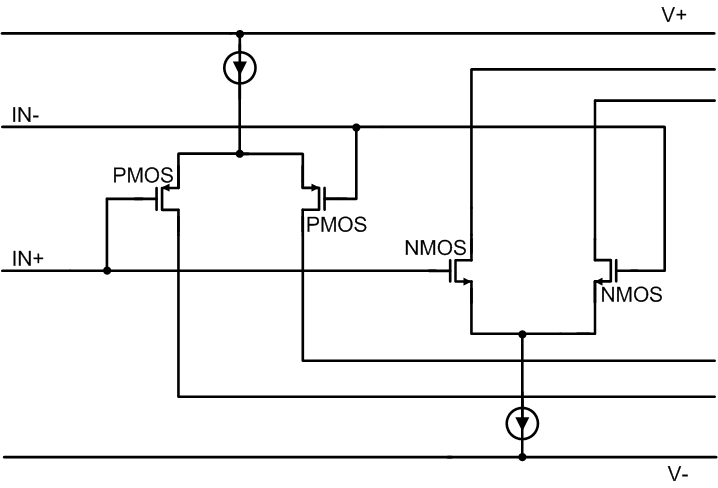

圖 6-7 軌到軌輸入級
