ZHCSMO9A December 2020 – March 2023 TLV766-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Mechanical, Packaging, and Orderable Information
3 說明
TLV766-Q1 是一款具有寬輸入范圍的線性穩壓器，支持 2.5V 至 16V 的輸入電壓和高達 500mA 的負載電流。輸出范圍為 0.8V 至 12V，在可調節版本中輸出可高達 14.6V。
該器件具有寬輸入電壓范圍，因此可由變壓器次級繞組和穩壓電源軌（例如 10V 或 12V）供電。此外，該器件還具有寬輸出電壓范圍，不僅可為碳化硅 (SiC) 柵極驅動器和麥克風產生偏置電壓，還能為微控制器 (MCU) 和處理器供電。
TLV766-Q1 具有 1% 的輸出精度，可為電源要求嚴格的數字負載供電。
內部軟啟動電路可減小啟動期間的浪涌電流，從而降低輸入電容。
高帶寬 PSRR 性能在 1kHz 時大于 70dB，在 1MHz 時大于 46dB，因此有助于衰減上游直流/直流轉換器的開關頻率，并最大限度減少后置穩壓器濾波。該器件具有 20Hz 至 20kHz 的高紋波抑制，是為音頻組件供電的理想選擇。
TLV766-Q1 采用具有可濕性側面和低熱阻的 8 引腳、3mm × 3mm VSON (DRB) 封裝。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLV766-Q1 | DRB (VSON, 8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

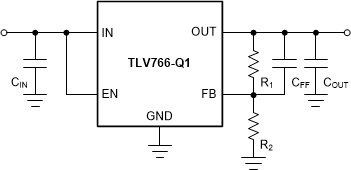

典型應用電路

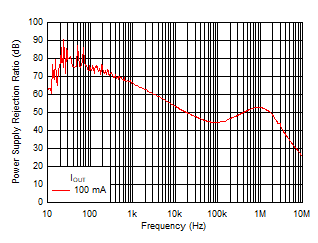

PSRR 性能
