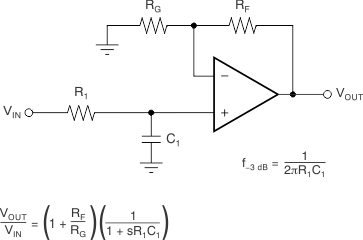

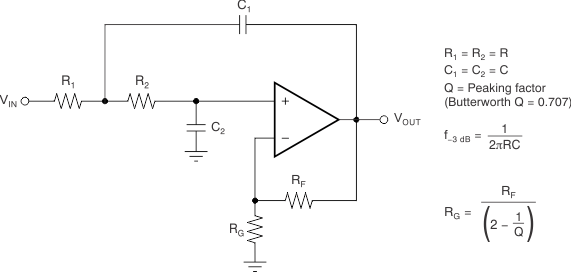

TLV600x 是專為便攜式應用而設計的一系列低功耗、軌至軌輸入和輸出運算放大器。 這些器件的工作電壓介于 1.8V 至 5.5V,單位增益穩定,并且適用于廣泛的通用型 應用。AB 類輸出級能夠驅動連接至 V+ 和接地間任一點的小于或等于 10kΩ 的負載。輸入共模電壓范圍包括兩個電源軌,并允許在任何單通道電源應用中使用 TLV600x。
運算放大器的典型應用是反相放大器(如 Figure 21 中所示)。反相放大器在輸入端采用正電壓,然后輸出與輸入端反相的信號,生成相同幅度的負電壓。此類放大器以相同的方式使負輸入電壓在輸出端變為正電壓。此外,通過選擇輸入電阻器 RI 和反饋電阻器 RF,可以增加放大效果。

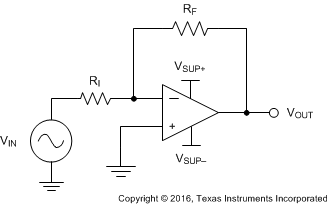

Figure 21. 應用電路原理圖
選擇的電源電壓必須大于輸入電壓范圍和期望輸出范圍。必須考慮輸入共模范圍限制 (VCM) 和相對于電源軌的輸出電壓擺幅 (VO)。例如,此應用將 ±0.5V (1V) 的信號擴展到 ±1.8V (3.6V)。將電源設置在 ±2.5V 就足以適應此應用。
使用 Equation 1 和 Equation 2 來確定反相放大器需要的增益:


確定所需增益后,請選擇 RI 或 RF 的值。由于放大器電路使用毫安范圍的電流,因此通用 應用 需要選擇千歐姆范圍的值。此毫安電流范圍確保了該器件不會消耗過多電流。需要權衡的是,大電阻器(十萬歐姆級別)消耗的電流最小,但產生的噪聲最大。小電阻器(百歐姆級別)生成的噪聲小,但消耗電流大。此示例使用的 RI 為 10kΩ,這意味著對 RF 使用的值為 36kΩ。這些值是通過 Equation 3 確定的:

Figure 22. 反相放大器輸入和輸出
