ZHCSF46D June 2016 – May 2017 TLV6001 , TLV6002 , TLV6004
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 器件比較表
- 6 引腳配置和功能
- 7 規格
- 8 詳細 說明
- 9 應用和實現
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 面向成本敏感型系統的精密放大器
- 低靜態電流：75μA/通道
- 電源電壓范圍：1.8V 至 5.5V
- 輸入電壓噪聲密度：1kHz 時為 28nV/√Hz
- 軌到軌輸入和輸出
- 增益帶寬：1MHz
- 低輸入偏置電流：1pA
- 低失調電壓：0.75mV
- 單位增益穩定
- 內部射頻 (RF) 和電磁干擾 (EMI) 濾波器
- 工作溫度范圍：
-40°C 至 +125°C
2 應用范圍
- 工業和消費類電子產品
- 便攜式設備
- 便攜式血糖儀系統
- 煙霧探測器
- 白色家電
- 移動電源

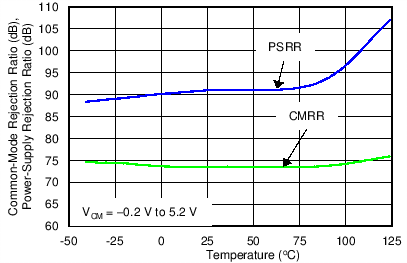

CMRR 和 PSRR 與溫度間的關系
3 說明
TLV600x 系列單通道、雙通道和四通道運算放大器是專門針對通用 應用進行設計的。該系列器件具有軌到軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值：75μA）、高帶寬 (1MHz) 以及低噪聲（1KHz 時為 28 nV/√Hz）等特性，對于要求在成本和性能之間取得良好平衡的 應用 而言極具吸引力，例如消費類電子產品、煙霧探測器和白色家電。TLV600x 具有低輸入偏置電流（典型值：±1.0pA），因此適用于 源阻抗高達兆歐級 的應用。
TLV600x 采用穩健耐用的設計，方便電路設計人員使用。該器件在高達 150pF 的容性負載條件下單位增益穩定，并集成有 RF/EMI 抑制濾波器，在過驅條件下不會出現反相而且具有高靜電放電 (ESD) 保護（4kV 人體放電模型 (HBM)）。
此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作，并可在 -40°C 至 125°C 的溫度范圍內額定運行。
TLV6001（單通道）采用 SC70-5 和 SOT23-5 封裝。TLV6002（雙通道）采用 SOIC-8 和 VSSOP-8 封裝，TLV6004（四通道）采用 TSSOP-14 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV6001 | SC70 (5) | 2.00mm × 1.25mm |
| SOT-23 (5) | 2.90mm × 1.60mm | |
| TLV6002 | SOIC (8) | 4.90mm x 3.91mm |
| VSSOP (8) | 3.00mm × 3.00mm | |
| TLV6004 | 薄型小外形尺寸封裝 (TSSOP) (14) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
Changes from C Revision (December 2016) to D Revision
- Changed 在引腳功能：TLV6001 表中將反相輸入引腳改為同相輸入引腳Go
- Changed 在引腳功能：TLV6001R 表中將反相輸入引腳改為同相輸入引腳Go
- Changed 在引腳功能：TLV6001U 表中將反相輸入引腳改為同相輸入引腳Go
- Changed 將相關鏈接表中的“樣片和購買”更改成了“立即訂購”Go
Changes from B Revision (October 2016) to C Revision
- Changed 引腳配置和功能一節中的所有引腳以反映正確的引腳名稱和順序Go
Changes from A Revision (July 2016) to B Revision
Changes from * Revision (June 2016) to A Revision
