4 引腳配置和功能

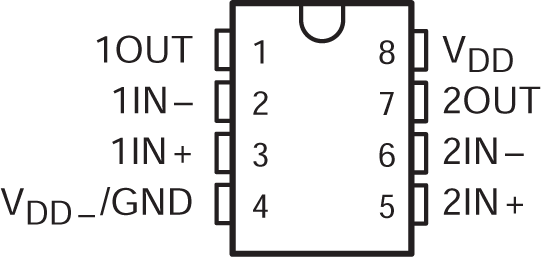

圖 4-1 TLV2322 D 封裝，8 引腳 SOIC 和 P 封裝，8 引腳 PDIP（頂視圖）

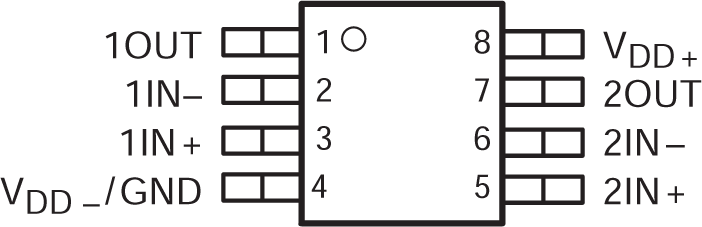

圖 4-2 TLV2322 PW 封裝，8 引腳 TSSOP（頂視圖）表 4-1 引腳功能：TLC2322
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN+ | 3 | 輸入 | 同相輸入，通道 1 |
| 1IN– | 2 | 輸入 | 反相輸入，通道 1 |
| 2IN+ | 5 | 輸入 | 同相輸入，通道 2 |
| 2IN– | 6 | 輸入 | 反相輸入，通道 2 |
| OUT1 | 1 | 輸出 | 輸出，通道 1 |
| OUT2 | 7 | 輸出 | 輸出，通道 2 |
| VDD+ | 8 | — | 正（最高）電源 |
| VDD– / GND | 4 | — | 接地或負（最低）電源 |
圖 4-3 TLV2324 D 封裝，14 引腳 SOIC 或 N 封裝，14 引腳 PDIP（頂視圖）

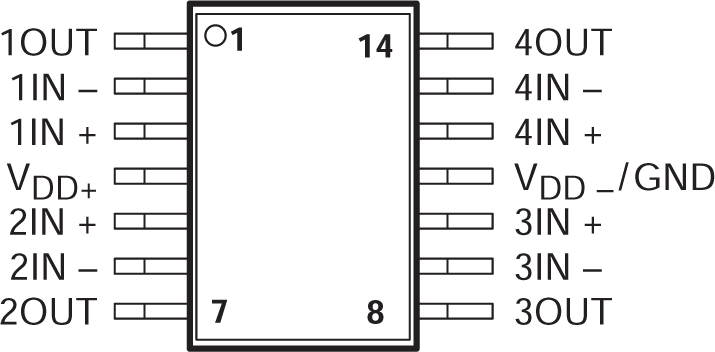

圖 4-4 TLV2324 PW 封裝，14 引腳 TSSOP（頂視圖）表 4-2 引腳功能：TLC2324
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN+ | 3 | 輸入 | 同相輸入，通道 1 |
| 1IN– | 2 | 輸入 | 反相輸入，通道 1 |
| 2IN+ | 5 | 輸入 | 同相輸入，通道 2 |
| 2IN– | 6 | 輸入 | 反相輸入，通道 2 |
| 3IN+ | 10 | 輸入 | 同相輸入，通道 3 |
| 3IN– | 9 | 輸入 | 反相輸入，通道 3 |
| 4IN+ | 12 | 輸入 | 同相輸入，通道 4 |
| 4IN– | 13 | 輸入 | 反相輸入，通道 4 |
| OUT1 | 1 | 輸出 | 輸出，通道 1 |
| OUT2 | 7 | 輸出 | 輸出，通道 2 |
| OUT3 | 8 | 輸出 | 輸出，通道 3 |
| OUT4 | 14 | 輸出 | 輸出，通道 4 |
| VDD+ | 4 | — | 正（最高）電源 |
| VDD– / GND | 11 | — | 接地或負（最低）電源 |
