ZHCSYP6A February 1997 – July 2025 TLV2322 , TLV2324
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- P|8
- PW|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
7.1.4 反饋
運算放大器電路幾乎總是采用反饋設計，而由于反饋是振蕩的首要條件，因此需謹慎設計。大多數振蕩問題都是由于驅動電容負載并忽略雜散輸入電容所致。與反饋電阻器并聯的低容值電容器是一種有效的解決方法（請參閱圖 7-5）。基于經驗對該電容器值進行了優化。

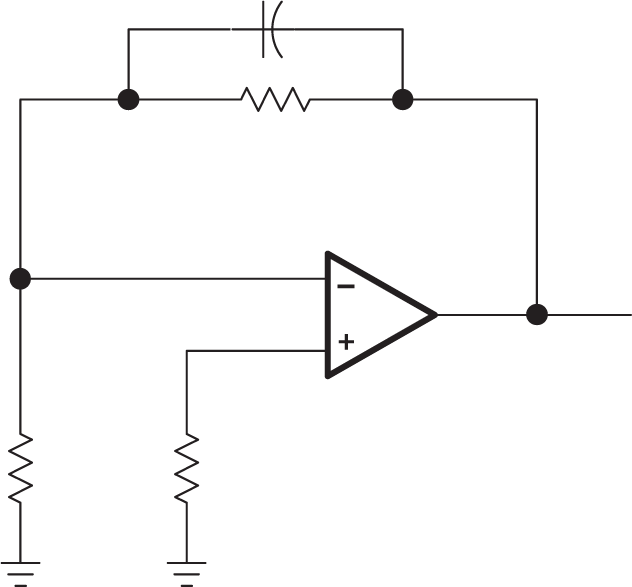

圖 7-5 對輸入電容進行補償
