8.2.9 脈沖切片器
脈沖切片器是過零檢測器的一種變體，用于對具有不同基線電平的輸入信號進行過零檢測。該電路非常適合對稱波形。R1 和 C1 的 RC 網絡建立了一個平均基準電壓 VREF，可跟蹤 VIN 信號的平均振幅。非反相輸入通過 R2 直接連接到 VREF。R2 和 R3 用于產生遲滯，確保轉換過程中沒有虛假切換。時間常數是在長期對稱性和對振幅變化的響應時間之間進行權衡的結果。
如果波形是數據，該數據可編碼為建議的 NRZ（不歸零碼）格式，以保持適當的平均基線。非對稱輸入可能會因 VREF 平均電壓的變化而出現時序失真。

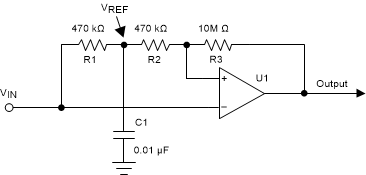

圖 8-18 脈沖切片器對于此設計，請遵循以下設計要求：
- RC 常數值（R2 和 C1）必須支持目標數據速率，以保持有效的跳變閾值。
- R2 和 R43 引入的遲滯有助于避免虛假輸出切換。
也可以使用 TLV182x，但要在輸出端增加一個上拉電阻器（為清晰起見，未顯示）。

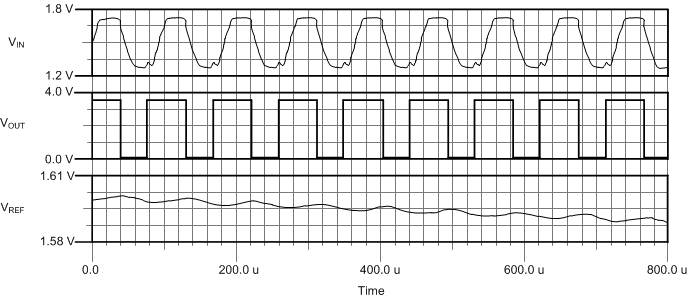

圖 8-19 顯示了隨基線變化的 9600 波特數據信號波形。
圖 8-19 脈沖切片器波形
